FUJI富士 IGBT驱动电路 VLA517-01R VLA517 完美替代EXB841
富士新一代 IGBT驱动电路 VLA517-01R VLA517 完美替代EXB841
VLA517-01R 驱动电路特点：
●高速型 适用于 40kHz 以下600V/1200V IGBT驱动
●内置光耦合器，高绝缘耐压，单电源供电
●仅需 20V 电源供电
●内置过电流保护电路
由内置的高速检测器提供确实的保护
●附带过电流检测输出端子
●可实现高密度安装的 SIL 封装
富士VLA517-01R用途：
●通用变频器（低噪音变频器）
●UPS
●电焊机
VLA517-01R VLA517 EXB841参数说明：
|
项目 |
符号 |
条件 |
额定值 | |
|
VLA517-01R |
EXB841 | |||
|
电源电压 |
Vcc |
|
25V |
25V |
|
光耦合器输入电流 |
lin |
|
25mA |
25mA |
|
正向偏置输出电流 |
lg1 |
PW=2µs, duty=0.05 以下 |
4.0A |
4.0A |
|
反向偏置输出电流 |
Lg2 |
PW=2µs, duty=0.05 以下 |
4.0A |
4.0A |
|
输入／输出间绝缘耐压 |
Viso |
AC50Hz/60Hz, 1min |
2500V |
2500V |
|
工作时表面温度 |
Tc |
|
–25～＋ 85°C |
–25～＋ 85°C |
|
存贮温度 |
Tstg |
|
–25～＋125°C |
–25～＋125°C |

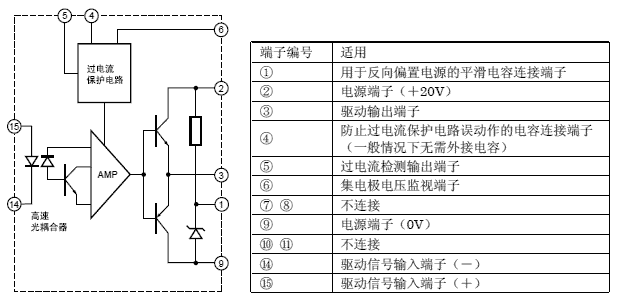

功能方框图：
