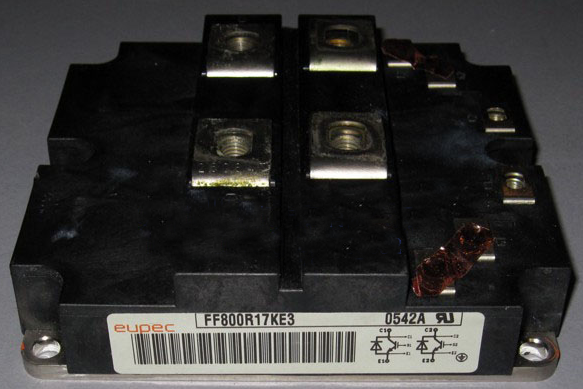

FF800R17KE3产品图片www.henlito.com深圳市亨力拓电子
英飞凌FF800R17KE3 模块基本参数:IGBT模块,800A/1700V ,针脚数:半桥(2单元)
FF800R17KE3产品描述www.henlito.com深圳市亨力拓电子
FF800R17KE3 IGBT模块是英飞凌公司针对460-750Vac的变频器，AFE，SVG，感应加热应用领域开发发售的模块，和已经应用的1700v标准模块相比，FF800R17KE3主要损耗减少了大约20%。除了极低的静态和动态损耗外，FF800R17KE3表现为明显的正温度系数。这一特点适用于并联工作状态，尤其适合如e1/e2类型这样的大电流模块。尽管FF800R17KE3的损耗较低，但它的短路电流和开关强度均较大，而且，独特的软穿通结构的电磁干扰很小。spt技术发展的同时，新的软快速恢复二极管也被开发用于辅助spt的特性。新的二极管在任意条件工作时，表现出软恢复和极耐用的的特性。因为并联使用，二极管也要求正的温度系数。www.henlito.com深圳市亨力拓电子

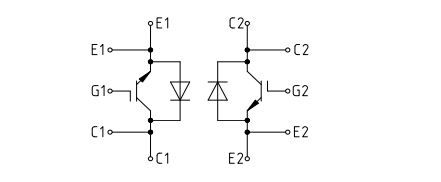

FF800R17KE3 等效电路
FF800R17KE3 等效电路
FF800R17KE3 封装尺寸和外形结构.mm
FF800R17KE3 产品参数www.henlito.com深圳市亨力拓电子

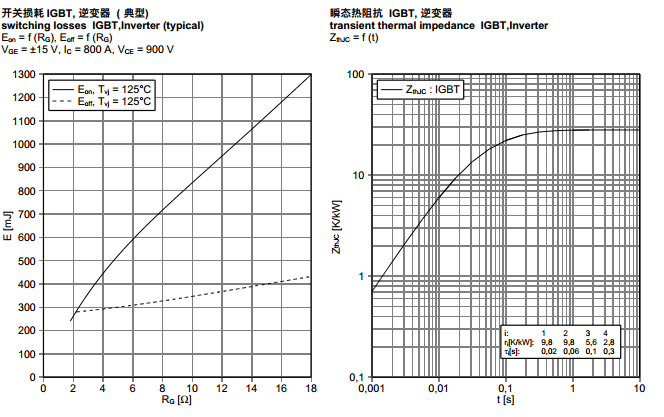

FF800117KE3电气特性图
| 产品： | IGBT Silicon Modules |
| 配置： | Dual Dual Collector Dual Emitter |
| 品牌和型号 | 英飞凌FF800R17KE3 |
| 集电极—发射极最大电压 VCEO： | 1700 V |
| 在25 C的连续集电极电流： | 1150 A |
| 最大工作温度： | + 125 C |
| 封装 / 箱体： | IHM130 |
| 商标： | Infineon Technologies |
| 栅极/发射极最大电压： | +/- 20 V |
| 深圳德意志工业库存 | 80只 |
| 产品价格 | 联系我们咨询 |
| 英飞凌官方中文PDF资料 | 点击下载，或 联系我们索取 |
| 最小工作温度： | - 40 C |
| 安装风格： | SMD/SMT |
| 工厂包装数量： | 2 |

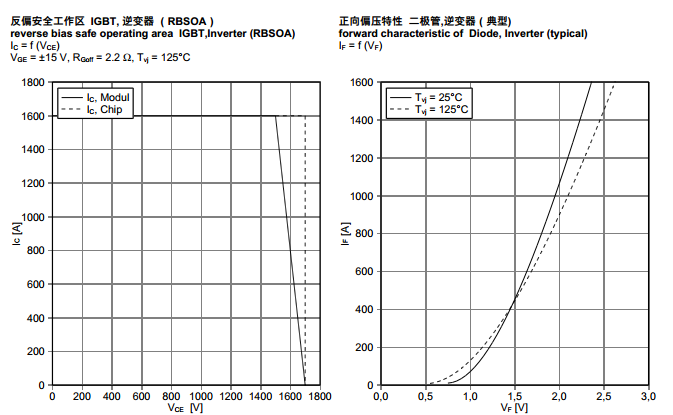

FF800117KE3电气特性图
FF800R17KE3 安装说明www.henlito.com深圳市亨力拓电子
在安装或更换IGBT模块时，应十分重视IGBT模块与散热片的接触面状态和拧紧程度。为了减少接触热阻，最好在散热器与IGBT模块间涂抹导热硅脂。一般散热片底部安装有散热风扇，当散热风扇损坏中散热片散热不良时将导致IGBT模块发热，而发生故障。因此对散热风扇应定期进行检查，一般在散热片上靠近IGBT模块的地方安装有温度感应器，当温度过高时将报警或停止IGBT模块工作。
