LM317中文资料


来源: | 时间:2015年07月15日

M117/LM317简介
LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用,是使用极为广泛的一类串联集成稳压器。

LM117/LM317 的输出电压范围是1.2V 至37V,负载电流最大为1.5A。它的使用非常简单,仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。www.henlito.com

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常LM117/LM317 不需要外接电容,除非输入滤波电容到 LM117/LM317 输入端的连线超过6 英寸(约 15 厘米)。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上,可以用来调节高达数百伏的电压,只要输入输出压差不超过 LM117/LM317 的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上,实现可编程的电源输出。

输出极性: LM117 负电压输出 LM317 正电压输出  www.henlito.com

LM317特性简介www.henlito.com
可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至 37V 连续可调

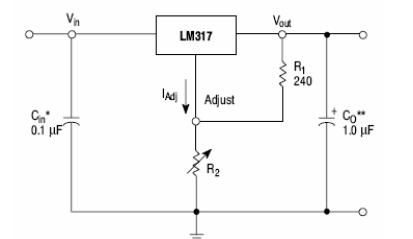

                              图1 LM317典型应用电路

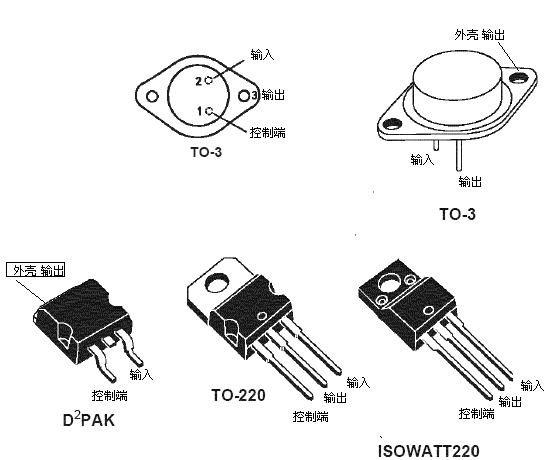

                                           图2  LM317外形引脚图片

典型的 TO-3封装 TO-220封装 ISOWATT220封装 D2PAK封装
LM117 LM117K - -
LM217 LM217K LM217T - LM217D2T
LM317 LM317K LM317T LM317P LM317D2T

  LM317电气参数:

符号  参数 测试条件 LM117/LM217 LM317 单位
 -  -  -  - 最小  典型  最大 最小 典型 最大

△Vo 线路调整 Vi-Vo=3 to40V Tj=25℃  - 0.01 0.02  - 0.01 0.04 %/V
         - 0.02 0.05  - 0.02 0.07 %/V
△Vo 负载调节 Vo ≤ 5V Io =10mA to IMAX

Tj=25℃

 - 5 15  - 5 25  mV
 -  20 20 20 70 mV
Vo ≥ 5V
Io=10mA to IMAX

Tj=25℃

 - 0.1 0.3  - 0.1 0.5 %
 -  - 0.3 1  - 0.3 1.5 %
IADJ 调整引脚电流      - 50 100  - 50 100 mA
△IADJ 调整引脚电流 Vi-Vo=2.5 to 40V Io=10mA to IMAX  -       -  - 0.2 5  - 0.2 5 mA
VREF 参考电压(在引脚3和引脚1 ) Vi-Vo =2.5 to 40V Io =10mA to IMAX PD≤ PMAX   - 1.2 1.25 1.3 1.2 1.25 1.3 V
△Vo / Vo 输出电压温度稳定性  -   -  - 1  -  - 1  - %
Io(min) 最小负载电流 Vi-Vo=40V  -   3.5 5   3.5 10 mA
Io(max) 最大负载电流 Vi-Vo ≤ 15v PD<PMAX  - 1.5 2.2  - 1.5 2.2  - A
Vi-Vo =40v
PD<PMAX Tj =25℃
 -   0.4  -  - 0.4  - A
eN  输出噪声电压 B=10Hz to 10KHz Tj=25℃  -   0.003  -  - 0.003  - %
SVR  电源电压抑制 Tj=25℃ f=120Hz CADJ =0  66 65  -   80  - dB
CADJ=10uF   80  - 66 80  - dB




LM317如何应用计算

决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317控制端, 输出端接脚间的电位差为1.25 V,所以Out(输出)的电压是:

接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。

结论:这个计算说明了一件事:适当调整R1, R2,可以达成高压稳压的目的.但请您注意: LM317的in, out接脚间的电位差不能超过35 V.所以在高压应用时,通常都会在in与out之间加入Zener保护LM317. LM317的data sheet中有很多实例可以参考。
另一个要注意的是: LM317的最大供应电流是1.5 A。如果需要更高的电流,则应寻求不同的封装形式,或者使用其他编号,如LM317对应的LT1085CT或LM337对应的LT1033CT,就能够提供3A的电流,但仍为TO-220封装。
LM317使用时,如果R2并联一个电容,可以大幅提高抵抗谐波的能力.并联一个电容的同时,
您应该多加一个二极管,使得电容放电时,保护LM317不受损坏。
