IGBT结构详解

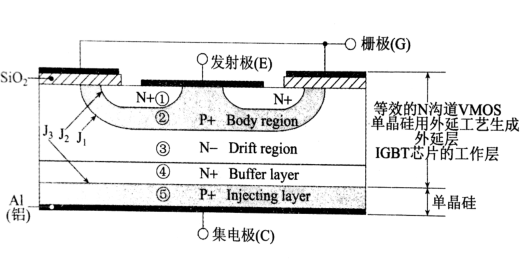

IGBT的结构如图1所示。

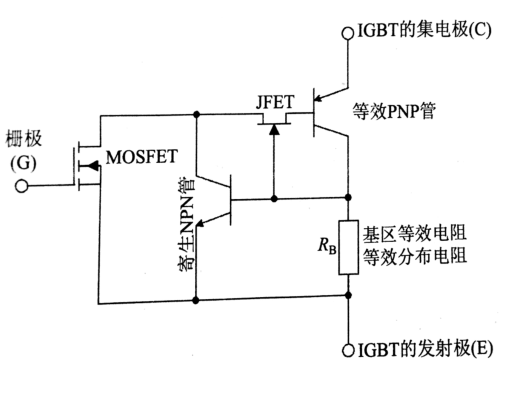

①N+Source region:源区、扩散源区、发射区，与发射极相连，等效于VMOS的源极(参见图2）、NPN管的发射极。
②P+Body region:扩散型P阱(P型区)，在N型单晶硅的衬底上扩散生成。
③N-Drift region：N-基区、漂移区、基区、高阻N-区，等效于VMOS管的漏极、PNP管的基极。此区域决定了IGBT的饱和压降和电压等级，也是影响IGBT开关速度的主要区域。
④N十Buffer layer:缓冲区、（高阻）外延层、N+缓冲层，其作用是降低N-漂移区的厚度，以减小饱和压降和缩短开关时间。不是所有的IGBT芯片都有此区。
⑤P十Inj ecting layer：Drain injecting region、漏注人区、背发射区、P+背发射区、集电区、P十衬底，等效于PNP管的发射极。此区是IGBT的衬底，即底层。
④、⑤合在一起，也称为集电区(Collector bulk region)。
①、②、③、④以单晶硅为基础，用外延法生成，因此称为外延层，也是IGBT的工作层。
③、④又称为掺杂区，其厚度和掺杂程度决定了器件的电压等级和饱和压降。若要提高电压等级，则需要这个区域厚一些，掺杂浓度低一些；若而要降低饱和降压，而需要采取相反的措施，即掺杂区薄一些，掺杂浓度要高一些。
说“IGBT是P-N-P-N 4层结构的器件”，指的是①、②、③、⑤，不包含N+缓冲区。
J1、J2、J3表示的是PN结，又称为空间电荷区，基本不含载流子，主要由不能移动的空间电荷组成。因此又称为“耗尽层”，意思是能够移动的载流子（电子或空穴）都被耗尽了。P型半导体侧靠近PN结的区域的空间电荷是负离子，N型半导体侧靠近PN结的区域的空间电荷是正离子。
IGBT与BJT均被称为多子器件，这是因为二者的导电既有电子的迁移，又有空穴的注入。二者不同之处在于，BJT中电子的迁移需要以空穴注入为触发条件，空穴的注入量控制着电子迁移量，故BJT的导电需要维持空穴的注人，需要比较大的驱动功率；IGBT中电子的迁移与空穴的注入是依靠电场来维持的，二者是同时而且是相向而行的，故IGBT的驱动仅需要一个驱动电压而已（以维持电场的存在）。
VMOS则被称为少子器件，因为它的导电仅依靠电子的迁移。

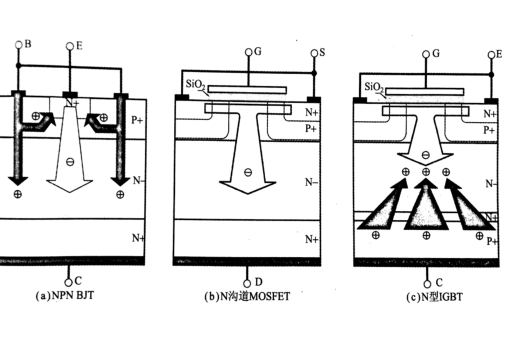

三者的导电原理可以用图3来形象地说明。由于中止空穴的注入需要能量与时间，所以BJT与IGBT的开关速度均没有VMOS快。
BJT中的电子迁移与空穴注入的方向相同，只有中止空穴的注入才能中止电子的迁移，既需要能量又需要时间，因此在大电流工作状态下，速度明显没有IGBT快。
IGBT中电子迁移与空穴注入也可以理解为二者的中和，无论是电子的迁移路径还是空穴的注入，路径均比较短，单位时间内的载流子（电子迁移与空穴注入的总和）通过量比较大，所以IGBT的电流规格能够做得比较高。
