在电力电子装置中的一个重要组成部分,输入连接到控制电路的PWM信号输出端，输出连接到装置各IGBT的门极和发射极，将装置中的控制电路产生的数字PWM信号进行 隔离传输和电平转换 和功率放大,实现控制电路对IGBT进行开通和关断动作的控制，从而实现装置的功率变换功能。如果电力电子装置比作是一个人，控制电路可以看作是大脑，功率电路看作是手和脚，驱动电路就是连接大脑和手脚之间的脊椎和神经。驱动电路设计的好坏可以影响整个装置的稳定和可靠性。
小功率的IGBT驱动
220V AC - - - -自举IGBT驱动, 高频脉冲变压器, 直流电压驱动；
400V AC - - - - 采用简单光藕的新型自举IGBT驱动器。
中等功率的IGBT驱动
400V AC - - - - 采用自举供电的光藕；
690V AC - - - - 隔离的脉冲变压器以及复杂的IGBT驱动系统。
采用隔离变压器的IGBT驱动；
采用Vce饱和压降进行过流检测和管理的IGBT驱动系统，包括软关断动作，以及分别采用不同的门极电阻进行开通和关断。

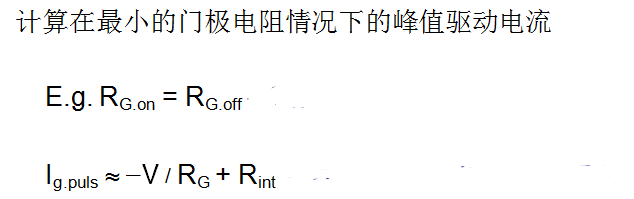

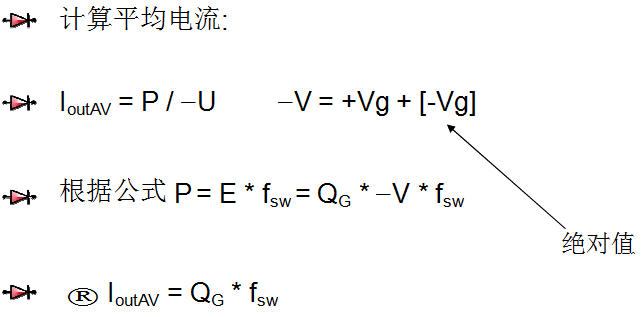

IGBT驱动电路相关的计算
注意：由于开通和关断时间的不同，选用了不合适的门极电阻可能会导致模块的上半桥臂和下半桥臂同时导通.门极电阻会影响上下两个半桥IGBT之间的真正死区时间。
