1过电流保护
IGBT的过流保护电路可分为2类：一类是低倍数的（1.2～1.5倍）的过载保护；一类是高倍数（可达8～10倍）的短路保护。
对于过载保护不必快速响应，可采用集中式保护，即检测输入端或直流环节的总电流，当此电流超过设定值后比较器翻转，封锁所有IGBT驱动器的输入脉冲，使输出电流降为零。这种过载电流保护，一旦动作后，要通过复位才能恢复正常工作。
IGBT能承受很短时间的短路电流，能承受短路电流的时间与该IGBT的导通饱和压降有关，随着饱和导通压降的增加而延长。如饱和压降小于2V的IGBT允许承受的短路时间小于5μs，而饱和压降3V的IGBT允许承受的短路时间可达15μs，4～5V时可达30μs以上。存在以上关系是由于随着饱和导通压降的降低，IGBT的阻抗也降低，短路电流同时增大，短路时的功耗随着电流的平方加大，造成承受短路的时间迅速减小。
通常采取的保护措施有软关断和降栅压2种。软关断指在过流和短路时，直接关断IGBT。但是，软关断抗骚扰能力差，一旦检测到过流信号就关断，很容易发生误动作。为增加保护电路的抗骚扰能力，可在故障信号与启动保护电路之间加一延时，不过故障电流会在这个延时内急剧上升，大大增加了功率损耗，同时还会导致器件的di/dt增大。所以往往是保护电路启动了，器件仍然坏了。
降栅压旨在检测到器件过流时，马上降低栅压，但器件仍维持导通。降栅压后设有固定延时，故障电流在这一延时期内被限制在一较小值，则降低了故障时器件的功耗，延长了器件抗短路的时间，而且能够降低器件关断时的di/dt，对器件保护十分有利。若延时后故障信号依然存在，则关断器件，若故障信号消失，驱动电路可自动恢复正常的工作状态，因而大大增强了抗骚扰能力。过电流保护的电路图如图1所示。

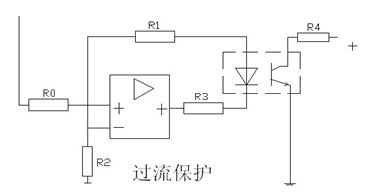

图1 IGBT过流保护电路图
2 IGBT开关过程中的过电压保护
关断IGBT时，它的集电极电流的下降率较高，尤其是在短路故障的情况下，如不采取软关断措施，它的临界电流下降率将达到数kA/μs。极高的电流下降率将会在主电路的分布电感上感应出较高的过电压，导致IGBT关断时将会使其电流电压的运行轨迹超出它的安全工作区而损坏。所以从关断的角度考虑，希望主电路的电感和电流下降率越小越好。但对于IGBT的开通来说，集电极电路的电感有利于抑制续流二极管的反向恢复电流和电容器充放电造成的峰值电流，能减小开通损耗，承受较高的开通电流上升率。一般情况下IGBT开关电路的集电极不需要串联电感，其开通损耗可以通过改善栅极驱动条件来加以控制。
3 启动限流保护
启动电机时，产生的大电流会对电力电子器件和控制回路造成巨大的冲击，为避免启动大电流对系统的破坏，启动限流保护电路设计如图2所示。

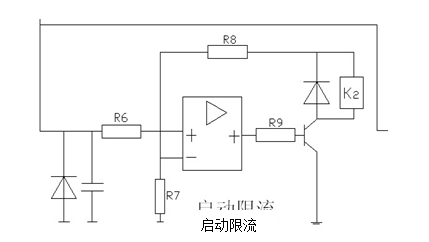

图2 启动限流保护
