单个IGBT封装的模块，一般引出G极（门极）、E极用于控制信号连接，C极（集电极），E极（发射极）用于主回路连接；半桥IGBT封装模块，一般引出G1，E1，G2，E2四个端子用于控制线，C1，C2E1，E2三个端子用于主回路连接；还有单相全桥封装，三相全桥封装，IPM等，可以查阅各厂家的样本目录或者咨询南京微叶科技。

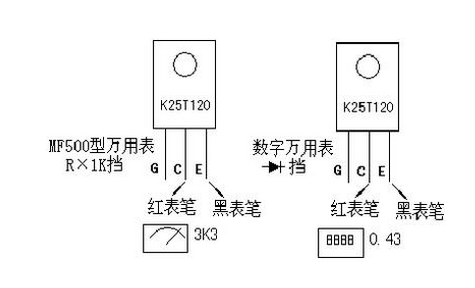

确定IGBT的三个脚的方法
所有的单管分立器件IGBT管角从左至右依次为G、C、E。模块IGBT只需用万用表测量即可，方法简述：E、C间有一二极管，用万用表二机管档测量两两管角，如果有两个管角导通，则阳极为E、阴极为C，剩下的一个为G。或者正面朝你，从左到右 G C E。
所有的单管分立器件IGBT管角从左至右依次为G、C、E。模块IGBT只需用万用表测量即可，方法简述：E、C间有一二极管，用万用表二机管档测量两两管角，如果有两个管角导通，则阳极为E、阴极为C，剩下的一个为G。或者正面朝你，从左到右 G C E。
