三菱CM600HU-24F
产品作用和特性
三菱CM600HU-24F是三菱公司专门针对“家电小型化”而设计发型的小型、低热阻的完全无铅沟道型IGBT模块，CM600HU-24F提高了IPM的性价比，增加了新开发的搭载RC-IGBT硅片的额定电流为3A的DIP-IPM，是第四代DIP-IPM系列产品中的代表产品，为白色家电等变频基板的小型化做出贡献。其主要在通用变频器与伺服控制等作为高功率开关使用。 DIP-IPM是变频家电功率转换部分的核心，变频家电以其节能、环保的优点近年来逐步受到市场的亲睐。例如：变频空调比定速空调节电20-30%；变频冰箱比常规冰箱节电50%左右；变频洗衣机比常规洗衣机节电50%左右，在节水方面，变频洗衣机比常规洗衣机节水30-50%左右。
三菱CM600HU-24F基本参数：IGBT MOD SGL 1200V 600A F SER

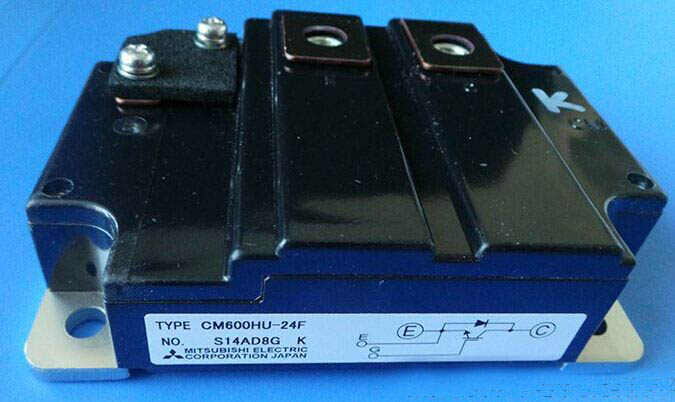

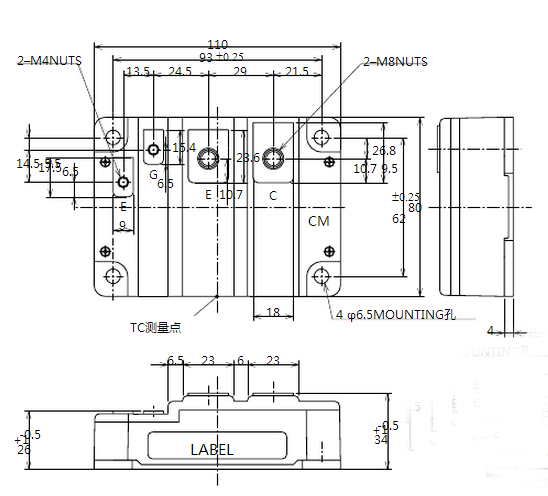

三菱CM600HU-24F产品封装外形和产品结构图
三菱CM600HU-24F参数：
产品： 三菱分立式导体产品 IGBT模块
系列：三菱IGBTMOD™系列（第四代）
产品和型号：三菱CM600HU-24F
25℃时集电极-发射极电压：1200V
25℃时栅极-发射极电压：+/-20V
25℃时集电极电流：600A
25℃时功率耗散：1900W
产品重量:600g
25℃时集电极发射极饱和电压：2.4V
栅极 - 发射极阈值电压：7V
产品包装：出场原装模块
产品价格和中日文PDF：联系索取和咨询

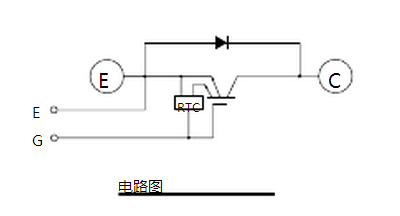

三菱CM600HU-24F IGBT模块等效电路图
新一代CM600HU-24F IGBT模块的运用优势
作为新一代功率半导体器件，IGBT器件具有驱动容易、控制简单、开关频率高、导通电压低、通态电流大、损耗小等优点，是自动控制和功率变换的关键核心部件，被广泛应用在轨道交通装备行业、电力系统、工业变频、风电等产业中。在轨道交通领域，牵引传动系统是动车组、机车等装备的核心部件，而IGBT是牵引传动系统的核心部件。采用IGBT进行功率变换，能够提高用电效率，提高用电质量，节电30%以上。IGBT器件产业分为IGBT芯片设计、芯片制造和IGBT器件封装三部分。其中芯片设计和制造又是最为尖端的环节，高端IGBT芯片的成本约占IGBT模块的50%左右。
