集成功率模块PIM结构形式与等电路图

IGBT功率集成模块PIM（Power Intergrated Mondule）是指将二极管整流模块与IGBT模块集成在同一模块上，以提高IGBT电路的功率密度，减少连线产生的分布电感,PIM模块简化了安装工艺方便了维修。下面介绍PIM模块结构形式与等效电路图以及常见型号参数。

1）.单相整流桥+三相桥IGBT模块

在三相桥IGBT模块的容量较小时，可采用单相整流桥作为直流电源。单相整流桥+三相桥IGBT模块的电原理图如图1-1所示。图1-1 (a)为典型电路，图l-1(b)带有PFC，而图1-1（c）带有电流传感器。表1-1给出了国外生产的部分单相整流桥+三相桥IGBT模块的主要参数。

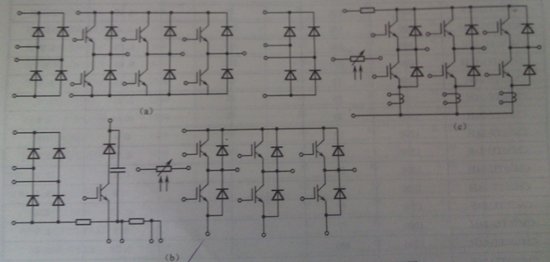

图1-1 单相整流桥+三相桥IGBT模块的电原理图

表1-1国外生产的部分单相整流桥+三相桥IGBT模块的主要参数

型号	Ucer（V）	Icm（A）			Tcn*（℃）	Pcm（W）	Uce（sat）（V）	生产厂家
		在25℃下	在Tcn下
CM10MD3-12H	600	10				36	2.8	三菱
CM15MD3-12H	600	15				45	2.8	三菱
CM30MD3-12H	600			40		66	2.5	三菱

说明：以上型号模块都有库存现货，需要的可以联系我们！
Tcn*为管壳的额定温度。
表1-1出的单相整流桥+三相桥 IGBT模块的电原理图如图1-1（a）所示。

2）三相整流桥+三相桥IGBT模块
在三相桥IGBT模块的容量较大时，可采用三相整流桥提供直流电源。三相整流桥+三相桥IGBT模块的电原理图如图1-2所示。图l-2(a)为典型电路，图1-2 (b)还带有温度传感器。表1-2给出了东芝公司生产的部分三相整流桥+三相桥 IGBT模块的主要参数。

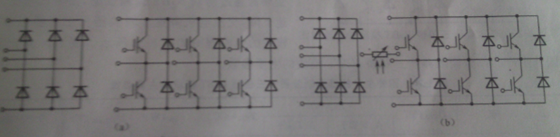

图1-2 三相整流桥+三相桥IGBT模块的电原理图

表1-2东芝公司生产的部分三相整流桥+三相桥IGBT模块的主要参数

型号	Ucer（V	Icm（A）			Tcn*（℃）	Pcm（W）	Uce（sat）（V）	电原理图
		在25℃下		在Tcn下
MIG15J805	600	15				55	2.3	1-2a
MIG20J805E	600	20				90	2.3	1-2b
MIG15Q806H	1200	25	15		80	145	2.8	1-2b

说明：以上型号模块都有库存现货，需要的可以联系我们！
Tcn*为管壳的额定温度。

3) 斩波器+三相桥IGBT模块
斩波器+三相桥IGBT模块通常用于变频调速系统中，当要求降速时，除降低频率外，同时变频器通过制动IGBT瞬间放电，使输出电压快速下降，交流电机降速。斩波器+三相桥IGBT模块的电原理图如图1-3所示。表1-3给出了国外生产的部分斩波器+三相桥IGBT模块的主要参数。

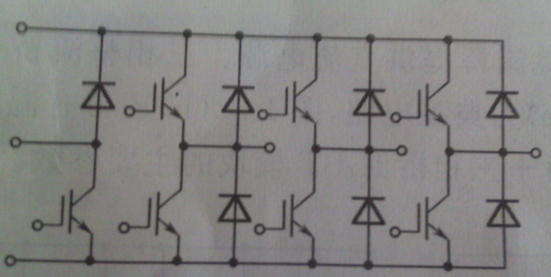

图1-3 斩波器+三相桥IGBT模块的主要参数

表1-3国外生产的部分斩波器+三相桥IGBT模块的主要参数

型号	Ucer（V）	Icm（A）		Tcn*（℃）	Pcm（W）	Uce（sat）（V）	生产厂家
型号	Ucer（V）	在25℃下	在Tcn下	Tcn*（℃）	Pcm（W）	Uce（sat）（V）	生产厂家
7MBI75N-060	600	75			0.32	2.8(max)	富士
7MBI100N-060	600	100			0.4	2.8(max)	富士
SKM40GDL123D	1200	40				2.5	西门康
SKM75GDL123D	1200	75				2.5	西门康

Tcn*为管壳的额定温度。
说明：以上型号模块都有库存现货，需要的可以联系我们！

4) 单相整流桥+斩波器+三相桥IGBT模块
单相整流桥+斩波器+三相桥IGBT模块与斩波器+三相桥 IGBT模块相比较，增加了
单相整流桥，用处与斩波器+三相桥IGBT模块块相同，适用于小功率场合。图1-4为单单相整流桥+斩波器+三相桥IGBT模块的电原理图。图l-4(a)带有温度传感器，图1-4 (b)还带有电流传感器。表1-4给出了TYCO 公司生产的部分单相整流桥+斩波器+三相桥 IGBT模块的主要参数。

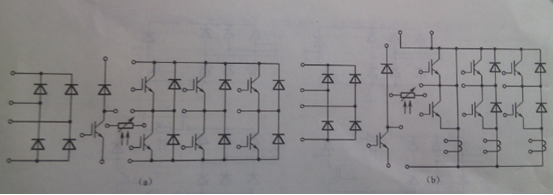

图1-4 单相整流桥+斩波器+三相桥IGBT模块的电原理图

表1-4 TYCO公司生产的部分单相整流桥-斩波器+三相桥IGBT模块的主要参数

型号	Ucer（V）	Icm（A）		Tcn*（℃）	Pcm（W）	Uce（sat）（V）
型号	Ucer（V）	在25℃下	在Tcn下	Tcn*（℃）	Pcm（W）	Uce（sat）（V）
V23990-P442D-PM	600		12.1	80		2.16
V23990-P443-P-PM	600		16.2	80		1.93
V23990-P444-D-PM	600		18	80		2.15

表 1-4给出的单相整流桥+斩波器+三相桥 IGBT模块的电原理图如图l-4(a)所示。
说明：以上型号模块都有库存现货，需要的可以联系我们！

5）三相整流桥 +IGBT斩波器模块

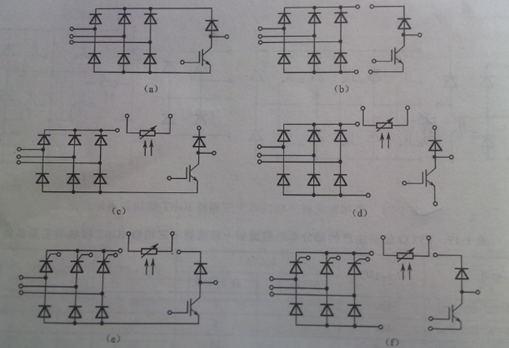

三相整流桥+ IGBT斩波器模块的电原理图如图1-5所示。图l-5(a)一图l-5(d)中的
三相整流桥由整流二极管组成，图l-5(e)和图l-5(f)中的三相整流桥由晶闸管和整流二极
管组成。表1-5给出了西门康生产的部分三相整流桥 + IGBT斩波器模块的主要参数。
表1-6给出了IXYS 公司(Martin Gmb H &- co. KG IXYS Semiconductor GmbH)生产的部
分三相整流桥+IGBT斩波器模块的主要参数。

图1-5 三相整流桥+斩波器+三相桥IGBT模块的主要参数

6）三相整流桥+斩波器+三相桥IGBT模块
三相整流桥+斩波器+三相桥IGBT模块的用处与单相整流桥+斩波器+三相桥 IGBT 模块基本相同，区别在于三相整流桥+斩波器 +三相桥IGBT模块可用于大功率场合。三相整流桥+斩波器+三相桥IGBT模块的电原理图如图1-6所示。表 1-7给出了富士公司生产的部分三相整流桥+斩波器+三相桥IGBT模块的主要参数。

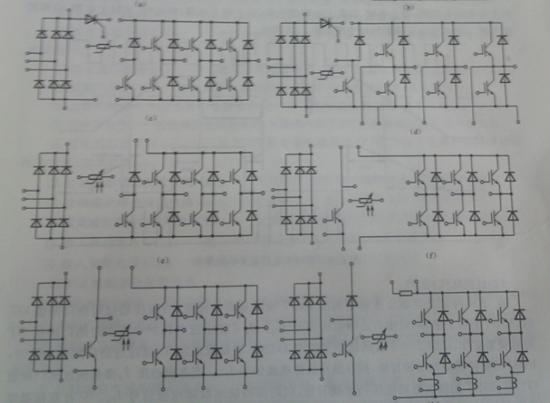

图1-6 三相整流桥+斩波器+三相桥IGBT模块的电原理图

表1-5 西门康生产的部分三相整流桥+IGBT斩波器模块的主要参数

型号	IGBT				三相整流桥				电原理图号
	Uce（sat）（V）	Icm（A）		Tcn*（℃）	Uce（sat）（V）	Urrm （V）	Id（AV） (A)	Tc* （℃）
	Uce（sat）（V）	25℃	Tc*	Tcn*（℃）	Uce（sat）（V）	Urrm （V）	Id（AV） (A)	Tc* （℃）
SKD40GAL123D	1200	40			2.5				1-25a
SKD116/12-L100	1200	125	100	70	2.35	1200	110	85	1-25d
SKii28ANB16V1	1200	141	107	70	1.7				1-25c
SKDH116/12-L75	1200		75	80		1200	110	85	1-25f

Tcn*为管壳的额定温度。
说明：以上型号模块都有库存现货，需要的可以联系我们！

表1-6 IXYS公司生产的部分三相整流桥+IGBT斩波器模块的主要参数

型号	IGBT				三相整流桥				电原理图号
	Uce（sat）（V）	Icm（A）		Tcn*（℃）	Uce（sat）（V）	Urrm （V）	Id（AV） (A)	Tc* （℃）
	Uce（sat）（V）	25℃	Tc*	Tcn*（℃）	Uce（sat）（V）	Urrm （V）	Id（AV） (A)	Tc* （℃）
VUB51-12PO1	1200		21	80		1200	51	110	1-5b
VUB71-12NO1	1200		29	80		1200	59	110	1-5b
VVZB120-16iol	1200		52	80		1600	120	80	1-5e
VUB120-16NO1	1200		56	80		1600	121	75	1-5b

Tcn*为管壳的额定温度。
说明：以上型号模块都有库存现货，需要的可以联系我们！

表1-7 富士公司生产的部分三相整流桥+斩波器+三相桥IGBT模块的主要参数

型号	Ucer（V）	Icm（A）		Tcn*(℃)	Pcm（W）	Uce（sat）（V）	电原理图号
型号	Ucer（V）	25℃	Tcn*	Tcn*(℃)	Pcm（W）	Uce（sat）（V）	电原理图号
7MBR20SC060	600	20				2.4	1-6c
7MBR50SA060	600	60				2.4	1-6a
7MBR10SA120	1200	10				2.6	1-6a
7MBR50SA120	1200	50				2.7	1-6a
7MBR10SA140	1400	10				2.7	1-6a

Tcn*为管壳的额定温度。
