英飞凌 FZ3600R12KE3
产品作用和特性
以英飞凌FZ3600R12KE3和FZ3600R12HP4为代表的 IGBT模版本身的优点使其在风力发电领域获得不断的深入的应用，并为满足在风力放电机上应用的需要，其本身在结构上不断改进，在机械与电气上可靠性也在不断提高。目前已替代了大功率晶体管、晶闸管scr与gto，而且随本身的发展也正在大功率的机车动车进行这种替代，其中德国铁路189型多流机车变流器全都采用高压igbt模块来实现就是一个典型例子。 FZ3600R12KE3和FZ3600R12HP4 IGBT模块本身及其所带来的如下的优点:
(1) 开关损耗小, 允许使用较高的开关频率;
(2) 吸收电路小型化, 甚至目前无需吸收电路, 从而简化了逆变器主电路;
(3) 模块结构便于组装, 简化了装置结构;
(4) 开关转换均匀, 提高了其稳定性和可靠性;
(5) 并联简单, 便于标定变流器功率等级;
(6) 作为电压驱动型器件, 只需简单的控制电路来实现良好的保护功能，所以IGBT变流器的可靠性明显高于gto变流器。
英飞凌 FZ3600R12KE3 IGBT模块和FZ3600R12HP4模块产品基本参数：IGBT模块 1200V/3600A/1U IHM190mm 封装
英飞凌 FZ3600R12KE3 IGBT模块和FZ3600R12HP4模块参数：
| 产品种类： | IGBT 模块 |
| 品牌和型号 | 英飞凌FZ3600R12KE3 英飞凌FZ3600R12HP4 |
| 配置： | Triple Common Emitter Common Gate |
| 集电极—发射极最大电压 VCEO： | 1200 V |
| 集电极—射极饱和电压： | 1.7 V |
| 在25 C的连续集电极电流： | 3600 A |
| 栅极—射极漏泄电流： | 400 nA |
| 功率耗散： | 14.8 kW |
| 最大工作温度： | + 125 C |
| 封装 / 箱体： | IHM 190X140-9 |
| 商标： | Infineon Technologies |
| 栅极/发射极最大电压： | +/- 20 V |
| 最小工作温度： | - 40 C |
| 安装风格： | Screw |
| 工厂包装数量： | 8 |

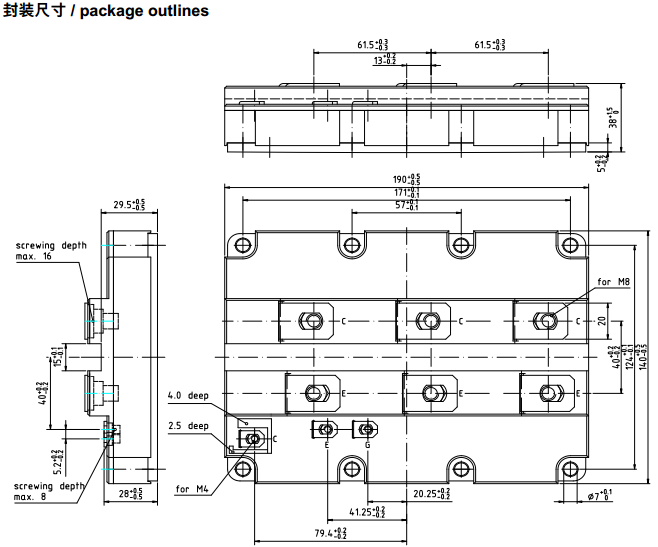

英飞凌 FZ3600R12KE3 IGBT模块和FZ3600R12HP4封装尺寸和结构
英飞凌 FZ3600R12KE3电路图
英飞凌 FZ3600R12KE3 IGBT模块和FZ3600R12HP4运用在变流器中
变流器采用三相电压型交-直-交双向变流器技术，核心控制采用具有快速浮点运算能力的“双DSP的全数字化控制器”；在发电机的转子侧变流器实现定子磁场定向矢量控制策略，电网侧变流器实现电网电压定向矢量控制策略；系统具有输入输出功率因数可调、自动软并网和最大功率点跟踪控制功能。功率模块采用高开关频率的IGBT功率器件，保证良好的输出波形。这种整流逆变装置具有结构简单、谐波含量少等优点，可以明显地改善双馈异步发电机的运行状态和输出电能质量。这种电压型交-直-交变流器的双馈异步发电机励磁控制系统，实现了基于风机最大功率点跟踪的发电机有功和无功的解耦控制，是目前双馈异步风力发电机组的一个代表方向。
