2MBI100SC-120富士


来源: | 时间:2016年05月05日

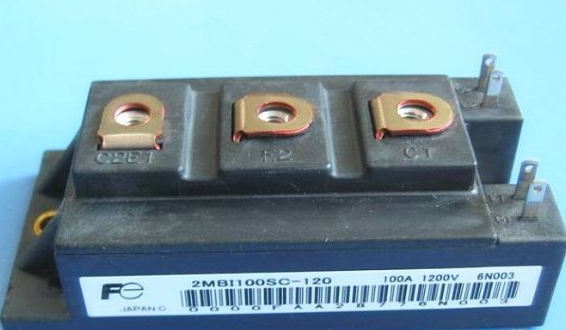

2MBI100SC-120 产品图

2MBI100SC-120

【产品特性和运用】

  富士IGBT模块2MBI100SC-120低电压感结构模块是电压驱动广泛运用于电机驱动的变频器,AC和DC伺服驱动放大器,不间断电源以及工业机械如,焊接机中,是1200/100A中的一个包。

  【富士2MBI100SC-120 封装尺寸外形结构图】

富士(fuji)2MBI100SC-120 外形结构图

  富士 2MBI100SC-120 产品参数


  封装材料:塑料封装
  极数:多极
  封装外形:平板形
  品牌:FUJI/富士通
  型号:2MBI100SC-120
  控制方式:IGBT模块
  关断速度:高频(快速)
  散热功能:不带散热片
  频率特性:高频
  功率特性:大功率
  额定正向平均电流:100(A)
  控制极触发电流:1(mA)
  最大稳定工作电流:100(A)
  反向重复峰值电压:1200(V)
  控制极触发电压:1(V)
  正向重复峰值电压:1200(V)
  反向阻断峰值电压:1200(V)
  产品质量:240g


  【富士2MBI100SC-120 等效电路示意图】

 2MBI100SC-120 等效电路示意图

2MBI100SC-120 IGB模块工作原理


  IGBT模块有三个端子,分别是G,D,S,在G和S两端加上电压后,内部的电子发生转移(半导体材料的特点,这也是为什么用半导体材料做电力电子开关的原因),本来是正离子和负离子一一对应,半导体材料呈中性,但是加上电压后,电子在电压的作用下,累积到一边,形成了一层导电沟道,因为电子是可以导电的,变成了导体。如果撤掉加在GS两端的电压,这层导电的沟道就消失了,就不可以导电了,变成了绝缘体。
  若在IGB模块T的栅极和发射极之间加上驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET截止,切断PNP晶体管基极电流的供给,使得晶体管截止。
