英飞凌FS15R06VE3_B2 IGBT模块
【产品特性和运用】
英飞凌IGBT模块FS15R06VE3_B2广泛应用于工业自动化领域,能方便地与计算机及各种数字电路接口。如:电梯控制、电热控制、电磁加热、中频炉、变频器、调功、电机控制、电磁阀控制、电容投切、单三相交流无触点开关、数控机械、仪表等。

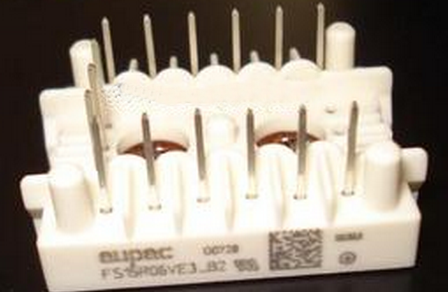

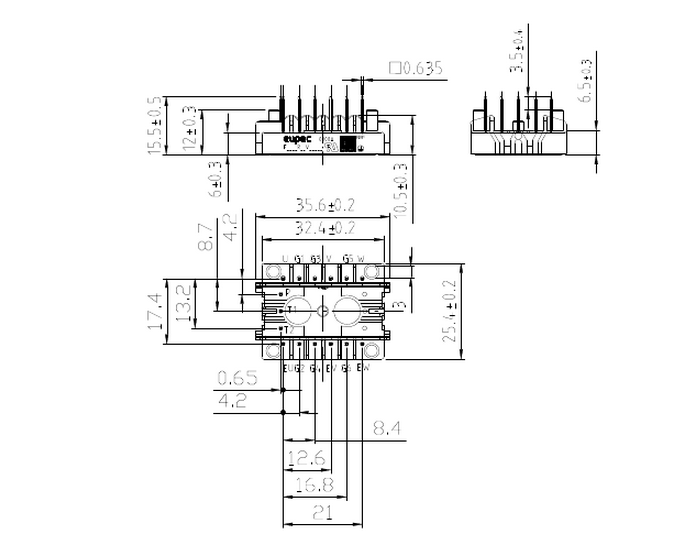

FS15R06VE3_B2外形结构图
【英飞凌 FS15R06VE3_B2产品参数】
品牌 | Infineon |
型号 | FS15R06VE3_B2 |
类型 | 电源模块 |
电源电流 | 15A,600V@Tc=80℃,IGBT3,饱和压降1.55V |
电源电压 | 600V |
针脚数 | 三相桥(6单元) |
用途 | 仪器 |
功率 | 600V |
封装 | EasyPACK 750 |
批号 | 13+ |
【英飞凌 FS15R06VE3_B2 电路图】
【FS15R06VE3_B2 IGBT模块工作原理】
IGBT就是一个开关,非通即断,如何控制他的通还是断,就是靠的是栅源极的电压,当栅源极加+12V(大于6V,一般取12V到15V)时IGBT导通,栅源极不加电压或者是加负压时,IGBT关断,加负压就是为了可靠关断。
IGBT没有放大电压的功能,导通时可以看做导线,断开时当做开路。
IGBT有三个端子,分别是G,D,S,在G和S两端加上电压后,内部的电子发生转移(半导体材料的特点,这也是为什么用半导体材料做电力电子开关的原因),本来是正离子和负离子一一对应,半导体材料呈中性,但是加上电压后,电子在电压的作用下,累积到一边,形成了一层导电沟道,因为电子是可以导电的,变成了导体。如果撤掉加在GS两端的电压,这层导电的沟道就消失了,就不可以导电了,变成了绝缘体。
