产品作用和描述
6MBP150RA060是日本富士电机下的平面穿通型第3代IGBT模块、IPM模块，广泛应用于电机应用、逆变器应用、不间断电源应用等多个领域。 6MBP150RA060作为大功率开关，推荐应用工作频率20kHZ的场合。
6MBP150RA060产品特色
通过直接检测连接处温度保护
低功耗和软开关
高性能和高可靠性的IGBT具有过热保护
因为大减少零部件的数量在更高的可靠性内置的控制电路
6MBP150RA060工作参数：
Vces=600V, Ic=150A, Icf=300A,Pc=595W,Vcc=0~20V,Vce(sat)=2.8V,Vf=3V,Vuv=11V，开关频率（MAX）=20kHZ，质量M=440g
6MBP150RA060等效电路图

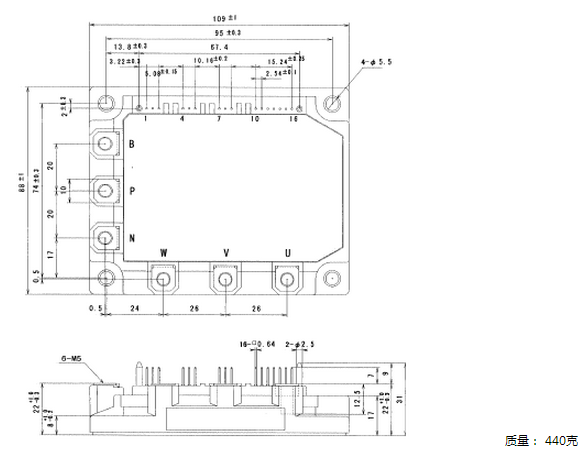

6MBP150RA060 外观尺寸和封装结构图
6MBP150RA060在变频器里的工作原理
首先，逆变器的作用是将交流电变为直流电，然后用电子元件对直流电进行开关，变为交流电。工作过程一般分为整流电路、平波电路、控制电路、逆变电路四大过程。一个集成后的IGBT模块有很多种，比如六合一的6MBP150RA060 IPM模块，里面会有IGBT芯片、整流二极管芯片和快速恢复二极管芯片，然后有半桥也有全桥。通过IGBT模块，电流从交流变为直流，然后再通过IGBT的开关作用从直流变为交流，实现频率的变化。
开关与关断原理
若在IGBT的栅极和发射极之间加上驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET截止,切断PNP晶体管基极电流的供给,使得晶体管截止。
