6MBP30RH060 FUJI

6MBP30RH060特性和应用

富士电机6单元 R系列IPM模块6MBP30RH060，内部集成了逻辑、控制、检测和保护电路，使用起来方便,不仅减小了系统的体积以及开发时间，也大大增强了系统的可靠性， 6MBP30RH060常用在逆变器电机驱动器、AC/DC伺服驱动放大器和UPD不间断电源等行业中。

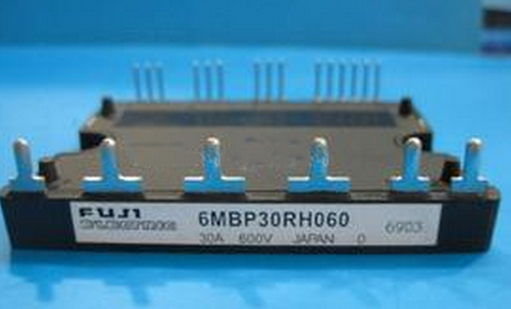

基本参数：富士电机 6单元PIM模块，600V/30A ，深圳德意志工业原装现货

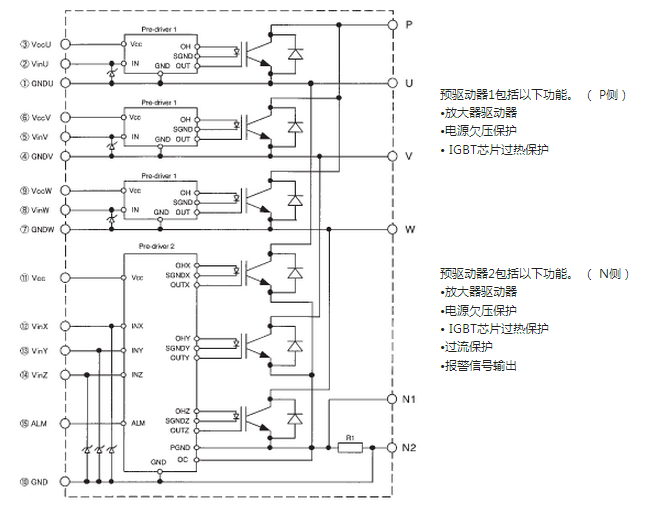

6MBP30RH060 等效电路图

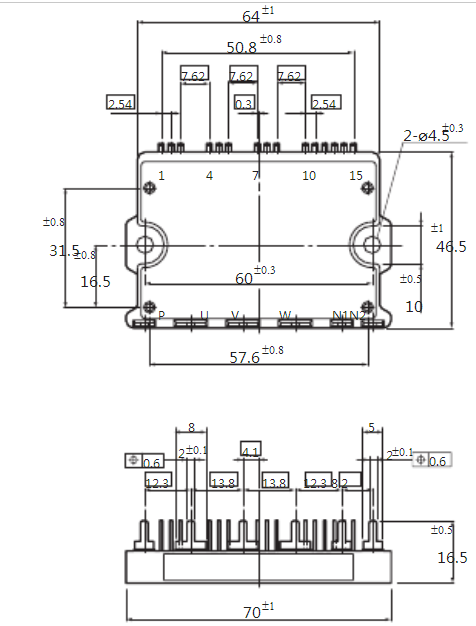

6MBP30RH060 封装外形尺寸和结构图 .mm

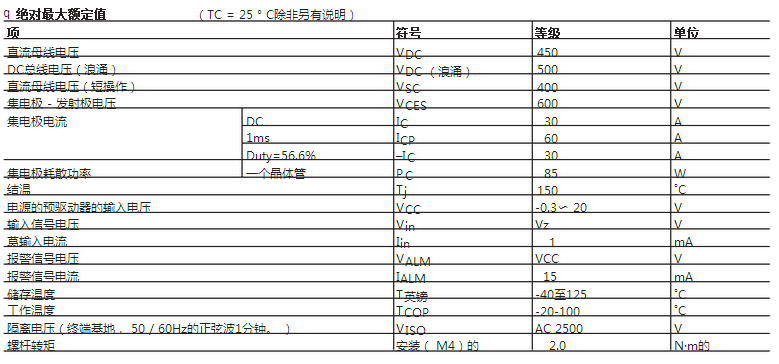

6MBP30RH060 产品参数

6MBP30RH060 开关时间定义

6MBP30RH060内部驱动保护电路原理

IPM内置的驱动和保护电路使系统硬件电路简单、可靠，缩短了系统开发时间，也提高了故障下的自保护能力。与普通的IGBT模块相比，IPM在系统性能及可靠性方面都有进一步的提高。

保护电路可以实现控制电压欠压保护、过热保护、过流保护和短路保护。如果IPM模块中有一种保护电路动作，IGBT栅极驱动单元就会关断门极电流并输出一个故障信号(FO)。各种保护功能具体如下:

(1)控制电压欠压保护(UV):IPM使用单一的+15V供电，若供电电压低于12．5V，且时间超过toff=10ms，发生欠压保护，封锁门极驱动电路，输出故障信号。

(2)过温保护(OT):在靠近IGBT芯片的绝缘基板上安装了一个温度传感器，当IPM温度传感器测出其基板的温度超过温度值时，发生过温保护，封锁门极驱动电路，输出故障信号。

(3)过流保护(OC):若流过IGBT的电流值超过过流动作电流，且时间超过toff，则发生过流保护，封锁门极驱动电路，输出故障信号。为避免发生过大的di/dt，大多数IPM采用两级关断模式。其中，VG为内部门极驱动电压，ISC为短路电流值，IOC为过流电流值，IC为集电极电流，IFO为故障输出电流。

(4)短路保护(SC):若负载发生短路或控制系统故障导致短路，流过IGBT的电流值超过短路动作电流，则立刻发生短路保护，封锁门极驱动电路，输出故障信号。跟过流保护一样，为避免发生过大的di/dt，大多数IPM采用两级关断模式。为缩短过流保护的电流检测和故障动作间的响应时间，IPM内部使用实时电流控制电路(RTC)，使响应时间小于100ns，从而有效抑制了电流和功率峰值，提高了保护效果。

当IPM发生UV、OC、OT、SC中任一故障时，其故障输出信号持续时间tFO为1．8ms(SC持续时间会长一些)，此时间内IPM会封锁门极驱动，关断IPM;故障输出信号持续时间结束后，IPM内部自动复位，门极驱动通道开放。

可以看出，器件自身产生的故障信号是非保持性的，如果tFO结束后故障源仍旧没有排除，IPM就会重复自动保护的过程，反复动作。过流、短路、过热保护动作都是非常恶劣的运行状况，应避免其反复动作，因此仅靠IPM内部保护电路还不能完全实现器件的自我保护。要使系统真正安全、可靠运行，需要辅助的外围保护电路。

6MBP30RH060电气特性曲线
