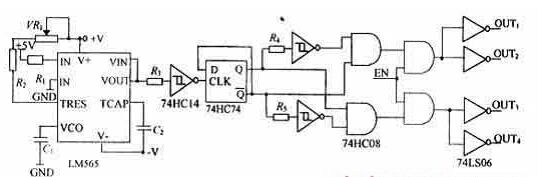

IGBT控制电路原理图如下图所示，本电路可用于 中频加热系统。 其中，LM565是集成锁相环电路，其功能是提供频率稳定的方波信号，通过调节电位器VR1即可改变LM565的输出频率。LM565的输出信号经过施密特反相器74HC14连接到D触发器74HC74的时钟端，D触发器的输出经过整形后加到与门74HC08的输入端，从输出端OUT1、OUT2、OUT3、OUT4即可得到2路互补方波信号。其中OUT1、OUT2为一组，OUT3、OUT4为另一组分别加到IGBT驱动电路的输入端。该电路从设计上保证了两路信号在任何情况下都是互补的，这就避免了IGBT桥直通现象的发生，确保了IGBT模块工作的安全性。图1中EN信号是IGBT控制使能信号，当EN＝1则有控制信号输出，而当?EN＝0则没有输出，其目的是对IGBT进行过流保护。
