MCC56-12IO1B参数 原理IXYS
产品作用和特征
IXYS MCC56-12IO1B分立半导体模块和MCC56-08IO1B、MCC56-14IO1B、MCC56-16IO1B、MCC56-18IO1B、MCD56-12IO1B、MCD56-08IO1B、MCD56-16IO1B同属于IXYS MCC56系列产品，MCC56系列是IXYS公司针对直流电机控制系统、软启动交流电机控制器、光热和温度控制系统设计生产的分立半导体模块，该系列模块很大程度提高温度和功率循环，降低了保护电路，安装使用非常简单，整个模块占用空间非常小。IXYS MCC56-12IO1B通过控制触发极来控制可控硅的通断时间或者开通和截止。
IXYS MCC56-12IO1B产品基本参数:分立半导体模块 56 Amps，1200V

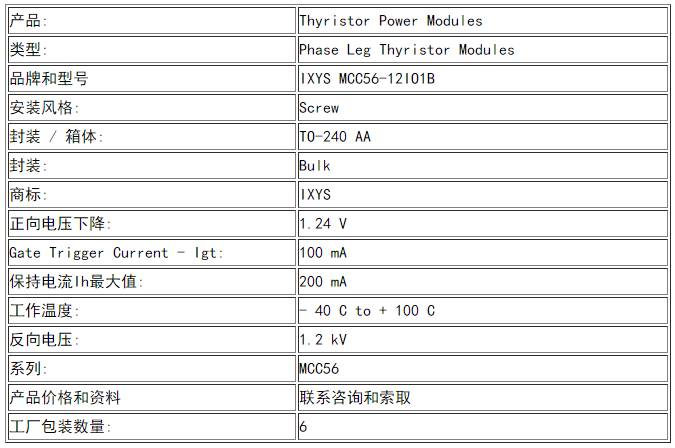

IXYS MCC56-12IO1B产品参数:
I真有效值= 2× 100 A
ITAVM= 2× 64
VRRM= 800-1800V

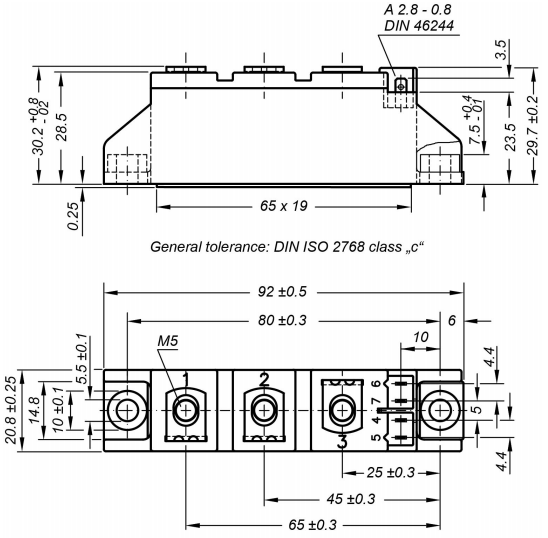

IXYS MCC56-12IO1B产品外形封装和结构图
IXYS MCC56-12IO1B等效电路图
IXYS MCC56-12IO1B 可控硅模块工作原理
可控硅有A,K,G三脚，当AK间加上交流电，在KG之间加一触发信号，单向可控硅在交流半波(10毫秒内)任意时间起加触发，其信号可很短，(例如10微秒的脉冲)可控硅导通。10微秒后脉冲消失，可控硅还是导通的，只有当正弦波过零时AK间没有维持电压，可控硅就关断了;若不再加脉冲，即使AK间重新获得电压，可控硅还是关断的。要使可控硅不关断，就要在每个周期重复给触发脉冲。在正弦波的180°时间内，过零就给脉冲，这半波全导通。若过零后延迟一定时间再给脉冲，就从你给脉冲起导通。这样就起到调压效果。当可控硅接到直流电上，给一个触发，可控硅导通，触发信号消失，可控硅一直是导通的，除了拉开开关，直流总是导通。可控硅失去控制功能了。那还不如用机械开关。知道可控硅原理，就知不要试图用可控硅控制直流。
