初学者往往弄错7912三端稳压IC的引脚，按照7812的接法接入电路，致使IC烧毁。

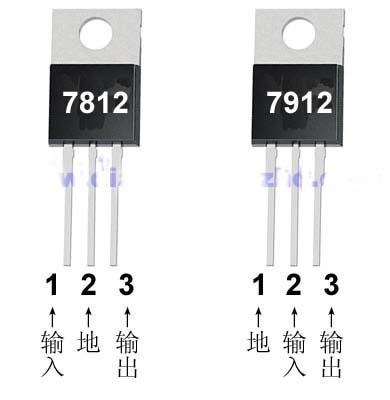

7812是正电源稳压IC，7912是负电源稳压IC，它们的引脚排列并不一样。引脚功能对比如下：

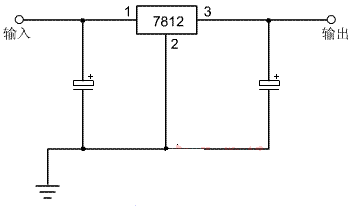

7812正电源稳压IC在电路中的接法：

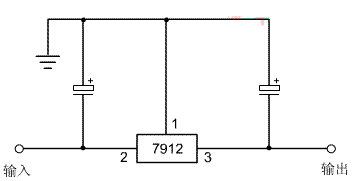

7912负电源稳压IC在电路中的接法：
