LM3886+NE5532重低音功放

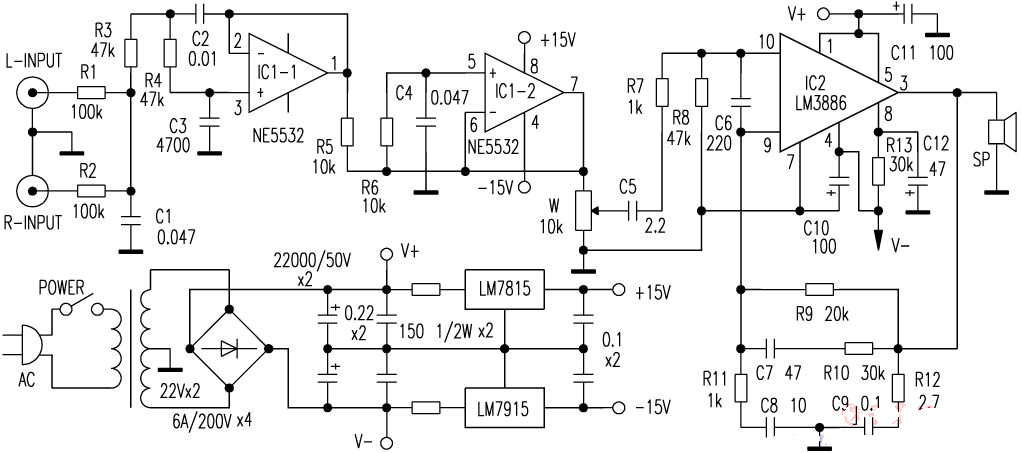

　LM3886是大功率单声道音频功率放大集成电路，11脚单列直插式封装，内部具有完善的保护电路。在70V电源时，可在8Ω负载上输出50W的连续平均功率，非常适合制作低音放大器。本电路即为LM3886配合NE5532前置级制作的一台重低音功率放大器，搭配重低音音箱可获得较好的听音效果。电路图如下：

]

　LM3886性能：
　·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω
　·VCC=±35V OUTPUT=50W/8Ω
　·峰值功率：135W
　·信噪比≥92db
　·转换率：19V/us
　·互调失真：0.04%
　·11脚TO-220封装
　·静音功能
　·SPiKeTM保护功能
　　LM3886有两种型号：LM3886TF和LM3886T，前者散热片绝缘，后者不绝缘。

　　NE5532是高性能双运放，在音响电路中常用作前置放大，本电路中亦如此。
