IR2110驱动芯片电路图、引脚功能


来源: | 时间:2010年04月24日

美国IR公司生产的IR2110驱动器。它兼有光耦隔离(体积小)和电磁隔离(速度快)的优点,是中小功率变换装置中驱动器件的首选品种。

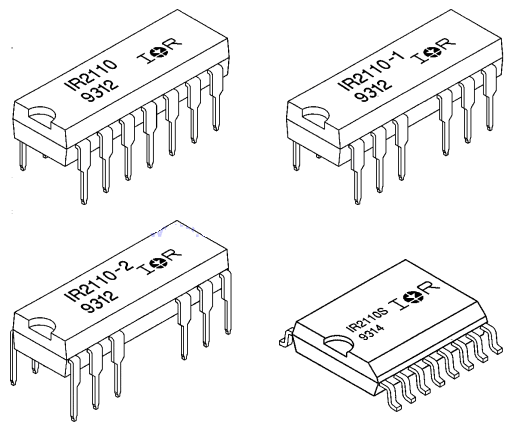

IR2110采用HVIC和闩锁抗干扰CMOS制造工艺,DIP14脚封装。具有独立的低端和高端输入通道;悬浮电源采用自举电路,其高端工作电压可达500V,dv/dt=±50V/ns,15V下静态功耗仅116mW;输出的电源端(脚3,即功率器件的栅极驱动电压)电压范围10~20V;逻辑电源电压范围(脚9)5~15V,可方便地与TTL,CMOS电平相匹配,而且逻辑电源地和功率地之间允许有±5V的偏移量;工作频率高,可达500kHz;开通、关断延迟小,分别为120ns和94ns;图腾柱输出峰值电流为2A。

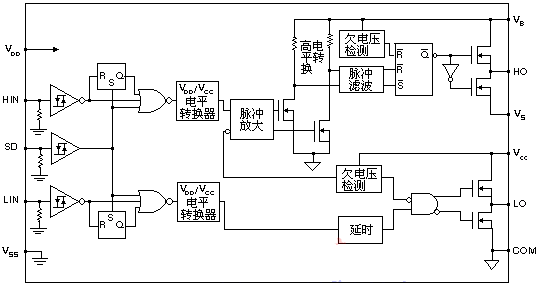

IR2110内部框图

IR2110内部由三部分组成:逻辑输入;电平平移、输出保护。IR2110具有的特点,可以为装置的设计带来许多方便。尤其是高端悬浮自举电源的设计,可以大大减少驱动电源的数目,即一组电源即可实现对上下端的控制。

引脚功能:LO(引脚1)低端输出; COM(引脚2)公共端; Vcc(引脚3)低端固定电源电压; Nc(引脚4)空端; Vs(引脚5)高端浮置电源偏移电压; VB (引脚6)高端浮置电源电压; HO(引脚7)高端输出; Nc(引脚8) 空端; VDD(引脚9)逻辑电源电压; HIN(引脚10)逻辑高端输入; SD(引脚11)关断; LIN(引脚12)逻辑低端输入; Vss(引脚13)逻辑电路地电位端,其值可以为0V; Nc(引脚14)空端

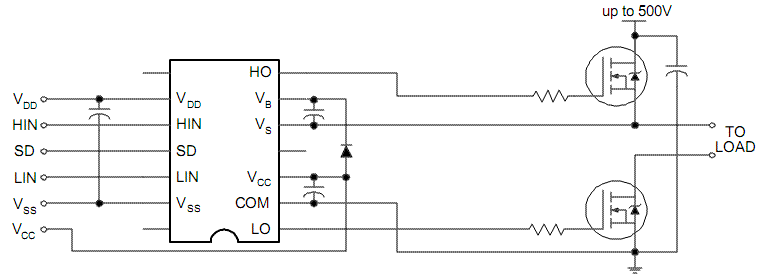

IR2110典型连接
