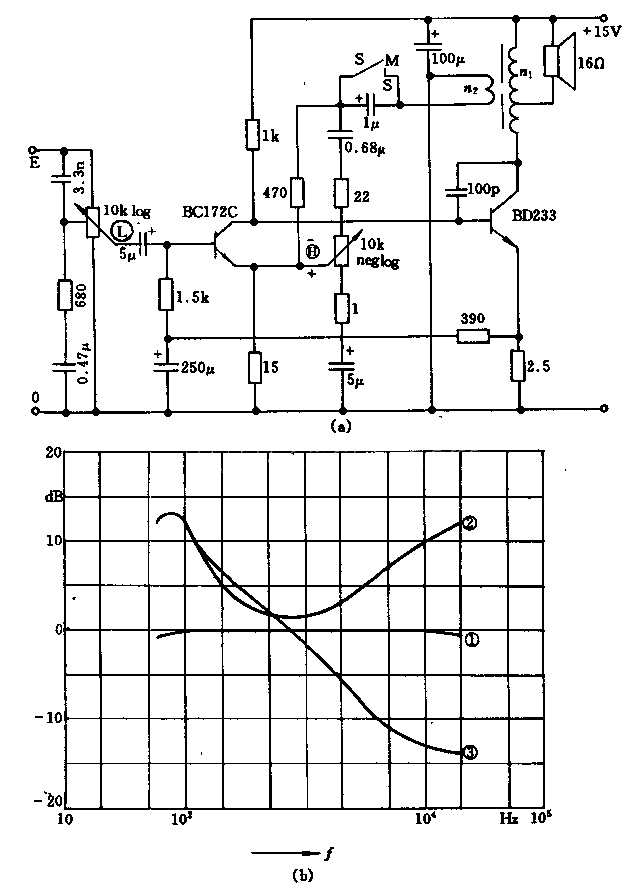

图(a)电路两级直接耦合放大，第一级从第二级发射极取得基极电流，从而形成很强的直流负反馈，稳定工作点。扬声器通过自耦变压器与末级匹配，这样，采用小铁芯也能有良好的频率特性。变压器的附加绕组W2提供隔直流负反馈信号。
变压器铁芯：EI38/14硅钢片，气隙2×0.2mm
绕组：n1=230+95匝，0.4mm铜漆包线；n2=325匝，0.1mm铜漆包线
绕组n1与n2双线并绕。
图(b)示出特性曲线。
