电流反馈型功放电路

传统功放电路通常采用电压反馈方式，可获得很低的失真度、很好的频率特性和较大的阻尼系数，但不易获得很高的转换速率，TIM失真也较大。为进一步改善音质，近年来，人们推出了电流反馈型功放电路。这种电路的主要特点是从输入级到输出极全采用互补推挽电路，结构比较简单，可轻易获得每微秒数百伏的转换速率，对容性负载的驱动能力相当好。其典型应用电路如下图所示。

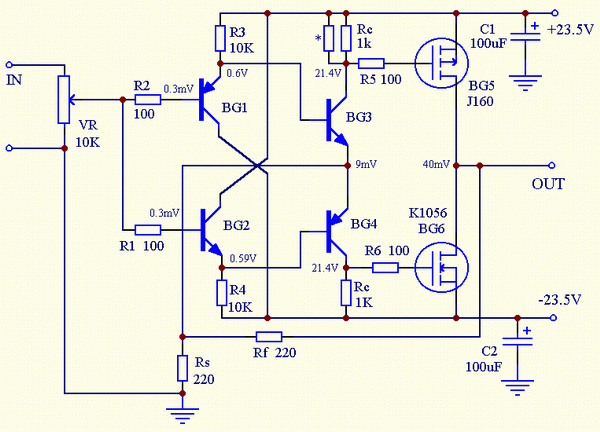

电流反馈型功放电路

　　电路工作原理是：输入信号电压经增益为1的缓冲器(BG1、BG2)转换成电流之后，再经IV变换器（BG3、BG4)转换成电压，然后经BG5、BG6进一步放大输出，驱动负载。反馈电阻Rf将输出电压转换成电流后，加到IV变换器的发射极电阻Rs上构成电流负反馈。因而Rs上流过的电流是IV变换器的电流与反馈电流的差值。电路增益
　　　　　　　　　　　　　　　　　　　　　　Kf=1 Rf/Rs
　　由于输入缓冲器没有包含在反馈环之中，因而应特别注意该级的性能。这里输入缓冲器与IV变换器之间采用了达林顿管组合方式，并选用了颇受好评的NEC对管2SA992/2SC1845，可获得较高的输入阻抗和较低的输出阻抗，综合性能比其他组合方式优越，并且结构简单。而输出级选用日立公司的大功率MOS-FET 2SK1056/2SJ160(其对称性比其他FET更好),并接成共源推挽放大方式，省去了输出缓冲器，进一步简化了电路。

　　在电流反馈型放大器中，反馈电阻Rf取值不能过大，一般应<1KΩ。本电路仅取220Ω，Rs的取值与失真度、频带宽度及电路增益有关，这里取22Ω增益约为20dB，反馈量约30dB，可获得较好的综合性能。电路对方波的响极好，转换速率高达412V/uS，输出功率为25W，此时的失真度<0.5%,阻尼系数DF=17。该电路的解晰度很高，声音清晰通透，即使接上1uF纯电容负载也能稳定工作，体现了电流反馈功放的特点。
