LM78L06 Mc78L06 kA78L06电气特性 ELECTRICAL CharacteristicS
(VI=12V, IO=40mA,0℃£ TJ£125℃ ,CI=0.33mF, CO=0.1mF,unless otherwise specified.除非另有说明 (Note 1)
Characteristic 参数 Symbol 符号
Test Conditions 测试条件
最小
典型
最大
单位
Output Voltage 输出电压
VO
TJ = 25 ℃
5.75
6.0
6.25
V
Line Regulation 线性调整率
ΔVO
TJ =25 ℃
8.5V < VI < 20V
64
175
mV
9V < VI < 20V
54
125
mV
Load Regulation 负载调整率
ΔVO
TJ =25 ℃
1mA < IO < 100mA
12.8
80
mV
1mA < IO < 70mA
5.8
40
mV
Output Voltage 输出电压
VO
8.5 < VI < 20V, 1mA < IO < 40mA
5.7
6.3
V
8.5 < VI < VMAX(Note), 1mA < IO < 70mA
5.7
6.3
Quiescent Current 静态电流
IQ
TJ = 25 ℃
3.9
6.0
mA
TJ = 125 ℃
5.5
Quiescent Current Change 静态电流变化
with line
ΔIQ
9 < VI < 20V
1.5
mA
with load
ΔIQ
1mA < IO< 40mA
0.1
Output Noise Voltage 输出噪声电压
VN
TA = 25 ℃, 10Hz < f < 100KHz
40
μV/Vo
Temperature Coefficient of VO 温度系数
ΔVO/ΔT
IO = 5mA
0.75
mV/ ℃
Ripple Rejection 纹波抑制
RR
f = 120Hz, 10V < VI < 20V, TJ = 25 ℃
40
46
dB
Dropout Voltage 电压差
VD
TJ = 25 ℃
1.7
V
Note:
1.最大稳态输出电流和输入电压依赖于散热或引线长度
以上的数据代表脉冲试验条件下结温开始测试.
2.局部放电功耗≤0.75W
极限参数：
| Parameter参数 | Symbol 符号 | Value 数值 | 单位 |
| Input Voltage (for VO = 5V, 8V)输入电压 | VI | 30 | V |
| (for VO = 12V to 18V) | 35 | ||
| (for VO = 24V) | 40 | ||
| Operating Junction Temperature Range结温工作范围 | TJ | 0~ +150 | ℃ |
| Storage Temperature Range储存温度范围 | TSTG | -65~ +150 | ℃ |

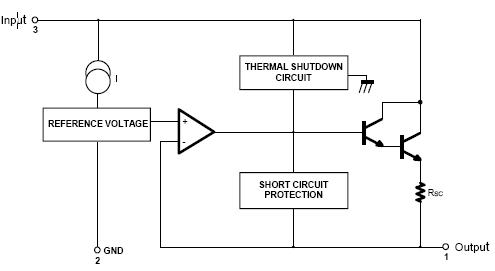

图1 LM78LXXX内部方框图
|

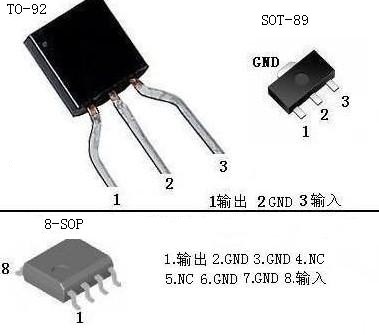

图1 LM78LXXX引脚排列图

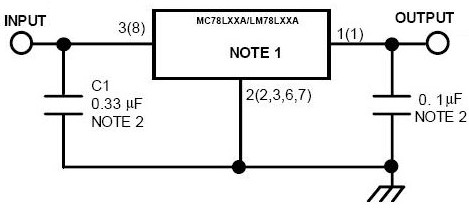

图3 LM78LXXX典型测试电路图 |
|

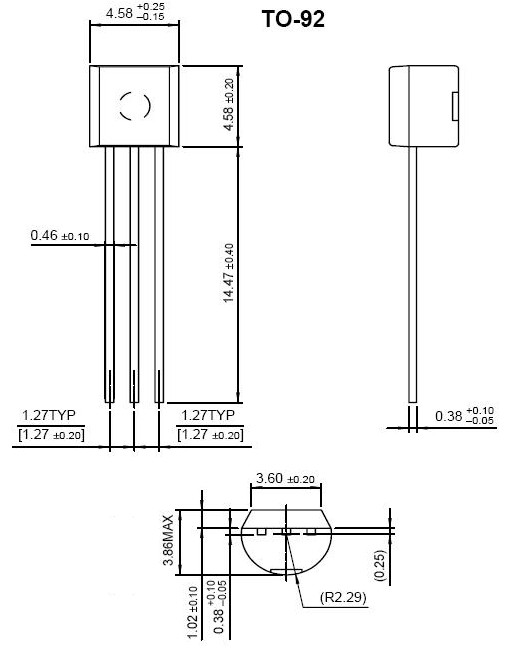

图4 LM78LXXX TO-92封装图片 |
|
图5 LM78LXXX 8-SOP封装图片 |
|
图6 LM78LXXX SOT-89封装图片 |
