LM7809A中文资料-MC7809A-管脚图-参数-三端稳压集成电路-封装-引脚图-典型应用电路图-PD

Electrical Characteristics 电气特性 (MC7809A/LM7809A)

(Refer to test circuit参照测试电路 ,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO= 0.1ìF, 除非另有说明

Parameter 参数	Symbol 符号	Conditions 条件		最小	典型	最大	单位
Output Voltage 输出电压	VO	TJ =+25 ℃		8.82	9.0	9.18	V
		IO =5mA to 1A, PO≤15W VI =11.2V to 24V		8.65	9.0	9.35
Line Regulation 线性调整率 (Note1)	Regline	VI=11.7V to 25V IO =500mA			6	90	mV
		VI=12.5V to 19V		-	4	45
		TJ =+25 ℃	VI=11.5V to 24V	-	6	90
			VI=12.5V to 19V	-	2	45
Load Regulation 负载调整率 (Note1)	Regload	TJ =+25 ℃ IO =5mA to 1.0A		-	12	100	mV
		IO =5mA to 1.0A		-	12	100
		IO =250mA to 750mA		-	5	50
Quiescent Current 静态电流	IQ	TJ =+25 ℃		-	5.0	6.0	mA
Quiescent Current Change 静态电流变化	ΔIQ	VI =11.7V to 25V, TJ=+25 ℃		-	-	0.8	mA
		VI =12V to 25V, IO =500mA		-	-	0.8
		IO =5mA to 1.0A		-	-	0.5
Output Voltage Drift 输出电压漂移	ΔV/ΔT	IO =5mA		-	-1.0	-	mV/ ℃
Output Noise Voltage 输出噪声电压	VN	f =10Hz to 100KHz TA =+25 ℃		-	10	-	μV/Vo
Ripple Rejection 纹波抑制	RR	f =120Hz, IO =500mA VI =12V to 22V		-	62	-	dB
Dropout Voltage 电压差	VDrop	IO =1A, TJ =+25 ℃		-	2.0	-	V
Output Resistance 输出电阻	rO	f =1KHz		-	17	-	mΩ
Short Circuit Current 短路电流	ISC	VI=35V, TA =+25 ℃		-	250	-	mA
Peak Current 峰值电流	IPK	TJ=+25 ℃		-	2.2	-	A

三端稳压集成电路极限参数：

Parameter 参数		Symbol 符号	Value	单位
Input Voltage输入电压	(for VO =5V to 18V)	VI	35	V
Input Voltage输入电压	(for VO =24V)	VI	40	V
Thermal Resistance Junction-Cases 热阻(结到壳) (TO-220)		RθJC	5	℃/W
Thermal Resistance Junction-Air热阻(结到空气) (TO-220)		RθJA	65	℃/W
Operating Temperature Range工作温度范围		TOPR	0 ~ +125	℃
Storage Temperature Range储存温度范围		TSTG	-65 ~ +150	℃

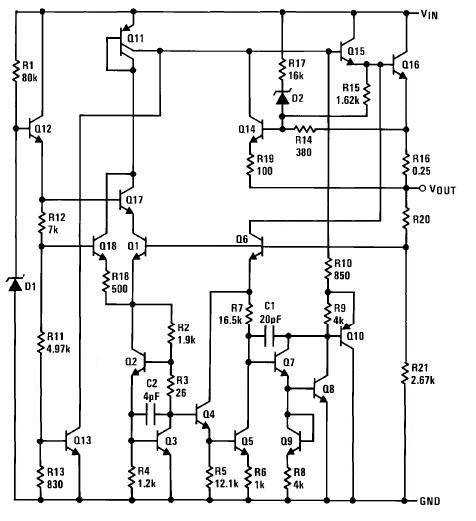

图1 78XX内部电路图

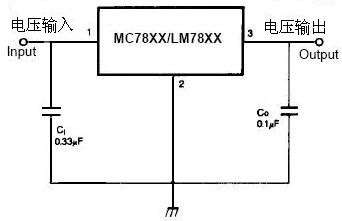

图2 78XX参照测试电路图3 外形引脚排列图管脚图

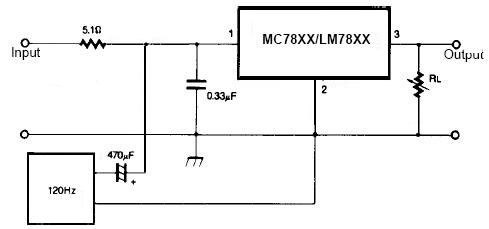

图4 纹波抑制电路

图5 负载调节控制电路

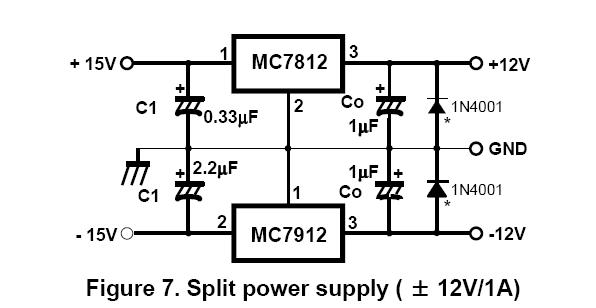

图6 与79XX系列三端稳压构成的正负对称输出电压电路图

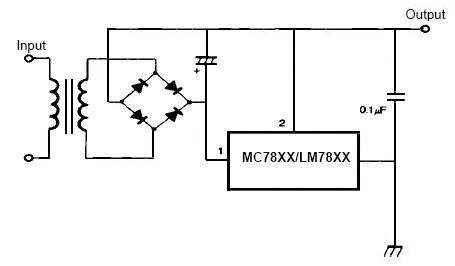

图7 典型应用电路图

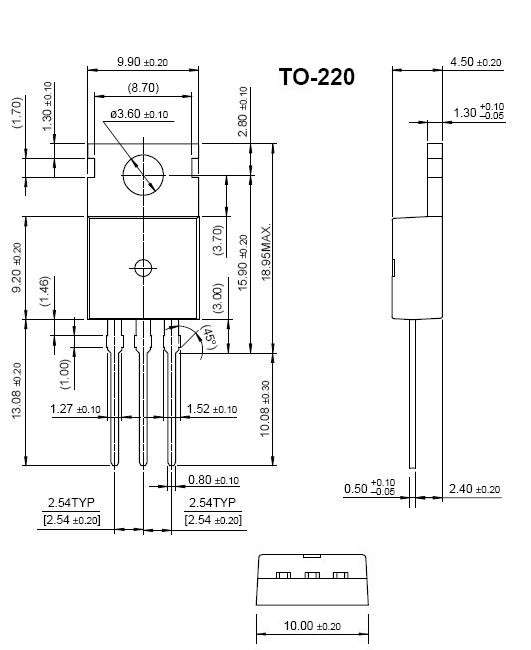

图8 TO-220封装图片

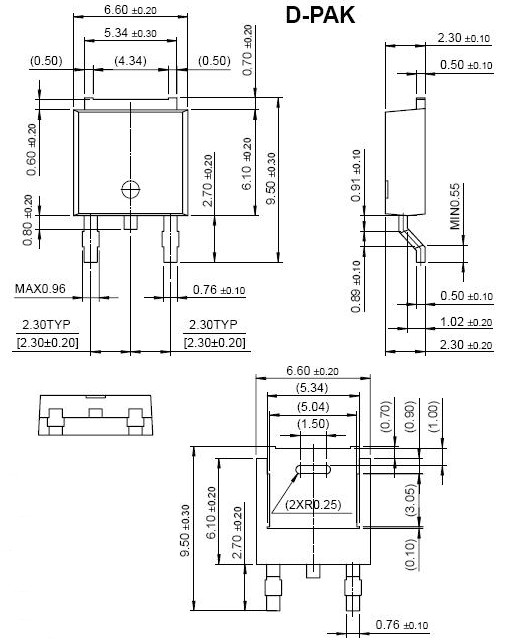

图9 D-PAK封装图
