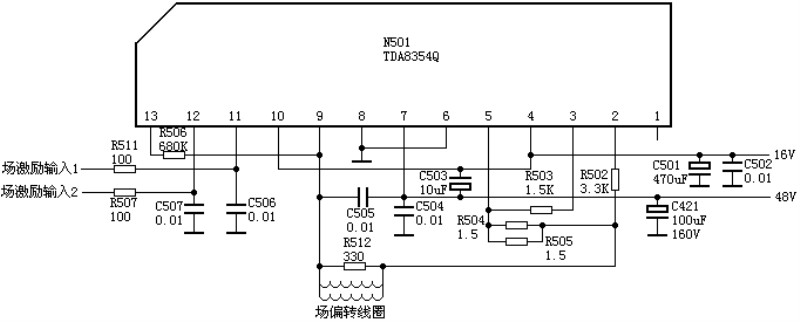

该电路摘自金星D2908F
1脚：0.3V——
2脚：7.9V——电流反馈输入
3脚：8.4V——电压变换输入
4脚：16V——电源
5脚：8.4V——电压输出端（下）
6脚：0V——地
7脚：48V——电源
8脚：0V——地
9脚：8.4V——电压输出端（上）
10脚：16V——电源
11脚：1.2V——场推动输入（-）
12脚：1.2V——场推动输入（+）
13脚：2V——补偿电阻输入
