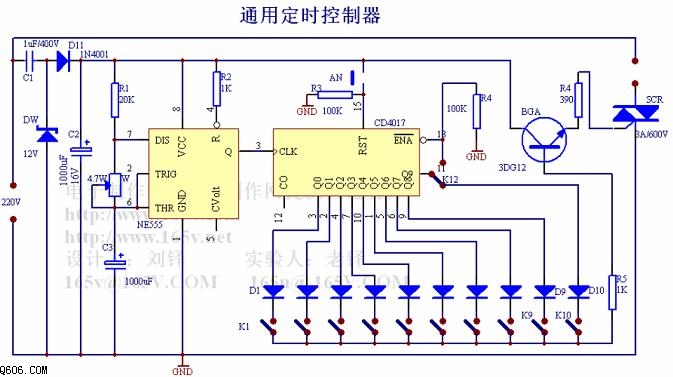

时基电路NE555 和C3、W、R1、R2构成时基脉冲发生电路。调节W 可使脉冲周期从5 分钟 -2 小时之间变化。R2 起延长脉冲周期的作用。不用R2 脉冲周期最长是1 小时。计数器CD4017 和D2-D10、K1-K10等组成延时倍增电路。该电路将脉冲周期总共延长10 倍。K1-K10 控制倍增倍数，与NE555 输出脉冲周期呈积数关系。BG 和双向可控硅构成交流电源控制电路。BG 基极高电平时导通，SCR 被触发导通，受控电路工作。BG 基极低电平时截止，SCR 截止，受控电路停止工作。C1、DW、D11、C2组成简单的直流供给电路为定时电路提供12V 直流电源。
一次定时时，K12 置于“1”处，K1 开路。NE555 输出10 个脉冲后，CD4017 的EN 为高电平而停止计数。这时按一下AN，CD4017 再计数一次，一次定时最长18 小时。
循环定时时，K12 置于“2”处，CD4017 循环计数。每循环一次最长时间20 小时。
定时开启和定时关闭由K1-K10 控制。
