SanRex三社可控硅二极管模块-PK、PD、PE、KK、DD、KD、PWB系列


来源： | 时间：2010年07月26日


SanRex日本三社


● PK 、KK 系列 双可控硅 模块
● PD 、PE 系列 可控硅 、 二极管 混合模块
 ● DD 、KD 系列 双二极管 模块
● PWB 系列 三相共阳可控硅模块（焊机专用）
三社 SanRex 可控硅 / 二极管模块 电路图
PK
PD
PE
KK
DD
KD
PWB
● 标准型（ F系列 ）： PK 、 KK 系列 双可控硅模块； PD 、 PE 系列 可控硅 + 二极管 混合模块
Part No.
VDRM

ITAV (A)

@ TC °C
di/dt
V TM （V）
Base Width (mm)
/VRRM (V)
(A/ u s)
( 25℃)
安装孔个数-底板宽度
PK (PD、PE、KK) 25F40-160 400,800,1200,1600
25
96
100
1.55
2-25


PK (PD、PE、KK) 25GB40-80 400,800
25
97
100
1.5
PK (PD、PE、KK) 25HB120-160 1200,1600
25
94
100
1.6
PK (PD、PE、KK) 40F40-160 400,800,1200,1600
40
96
150
1.4
2-25
PK (PD、PE、KK) 55F40-160 400,800,1200,1600
55
89
150
1.4
2-25


PK (PD、PE、KK) 55GB40-80 400,800
55
89
150
1.35
PK (PD、PE、KK) 55HB120-160 1200,1600
55
85
150
1.5
PK (PD、PE、KK) 70F40-160 400,800,1200,1600
70
94
150
1.4
2-25
PK (PD、PE、KK) 90F40-160 400,800,1200,1600
90
93
200
1.4

2-25

PK (PD、PE、KK) 90GB40-80 400,800
90
91
200
1.3
PK (PD、PE、KK) 90HB120-160 1200,1600
90
88
200
1.4
PK (PD、PE、KK) 110F40-160 400,800,1200,1600
110
88
200
1.45
2-25
PK (PD、PE、KK) 130F40-160 400,800,1200,1600
130
90
200
1.4
4-60

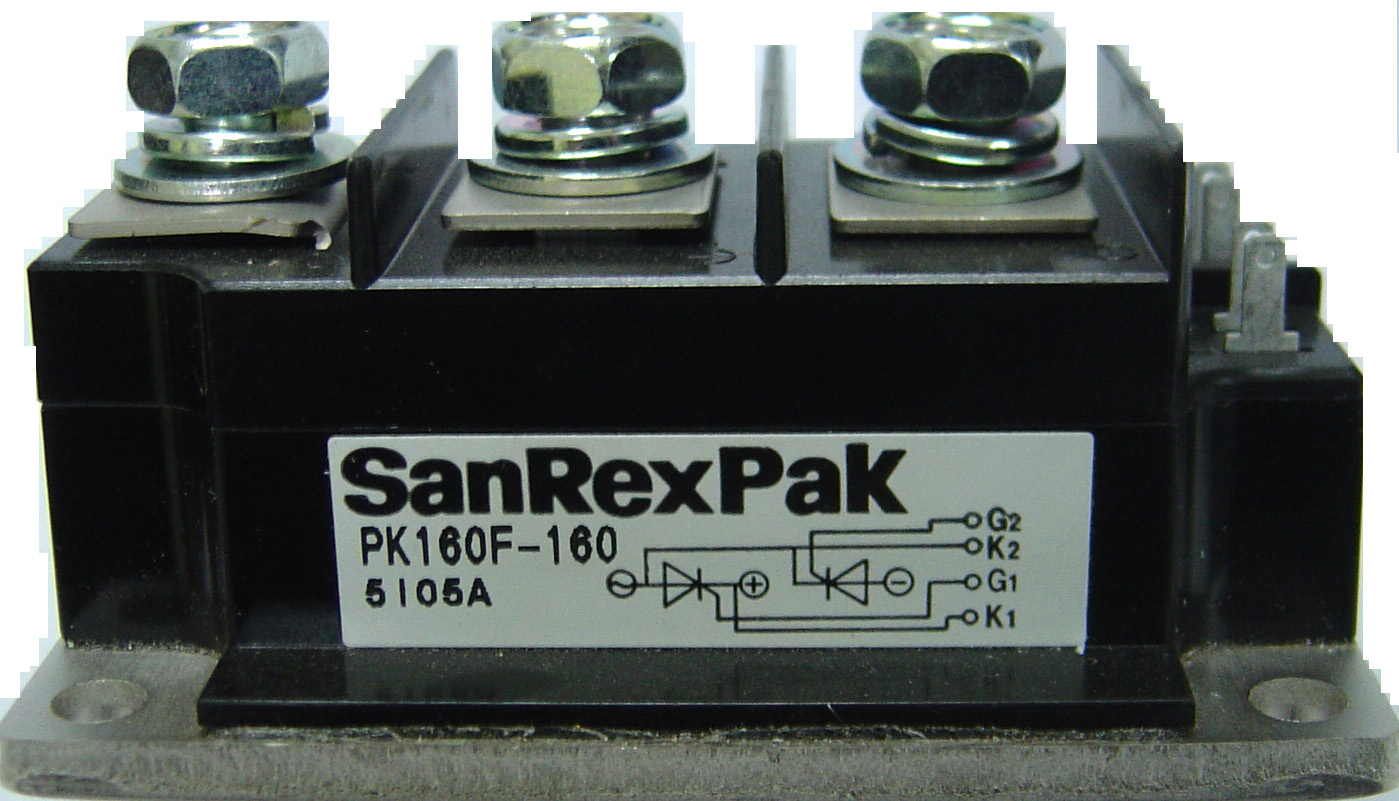

PK (PD、PE、KK) 160F40-160 400,800,1200,1600
160
87
200
1.42
4-60
PK (PD、PE) 200GB40-80 400,800
200
74
200
1.5
4-60

PK (PD、PE) 200HB120-160 1200,1600
200
74
200
1.5
PK (PD、PE) 250GB40-80 400,800
250
72
200
1.6
4-60

PK (PD、 E) 250HB120-160 1200,1600
250
72
200
1.6
SBA500AA40-160 400,800,1200,1600
500
66
200
1.45
4-78
● 经济型 （ FG系列 ）： PK 、 KK 系列 双可控硅模块； PD 、 PE 系列 可控硅 + 二极管 混合模块
Part No.
VDRM

ITAV (A)

@ TC °C
ITSM (A)
VTM （V）
Base Width (mm)
/VRRM (V)
(60HZ)
( 25℃)
安装孔个数-底板宽度
PK (PD、PE) 25FG40-160 400,800,1200,1600
25
81
700
1.6
2-25
PK (PD、PE) 40FG40-160 400,800,1200,1600
40
83
950
1.6
PK (PD、PE) 55FG40-160 400,800,1200,1600
55
81
1300
1.6
PK (PD、PE) 70FG40-160 400,800,1200,1600
70
84
1600
1.6
PK (PD、PE) 90FG40-160 400,800,1200,1600
90
82
2300
1.6
PK (PD、PE) 110FG40-160 400,800,1200,1600
110
81
3000
1.6
PK (PD、PE) 130FG40-160 400,800,1200,1600
130
83
3500
1.6
PK (PD) 160FG40-160 400,800,1200,1600
160
84
5400
1.5
2-34
PK (PD) 200FG40-160 400,800,1200,1600
200
78
6500
1.5
2-34
● DD 、KD 系列 双二极管 模块
Part No.

VRRM (V)

IFAV (A)

@ TC °C
IFSM (A)
VFM （V）
Base Width (mm)
(60HZ)
( 25℃)
安装孔个数-底板宽度
DD (KD) 25F40-160 400,800,1200,1600
25
96
580
1.55
2-25
DD (KD) 30GB40-80 400,800
30
118
600
1.4
2-26

DD (KD) 30HB120-160 1200,1600
30
115
600
1.5
DD (KD) 40F40-160 400,800,1200,1600
40
96
1300
1.4
2-25
DD (KD) 55F40-160 400,800,1200,1600
55
89
1750
1.4
2-25
DD (KD) 60GB40-80 400,800
60
114
1200
1.25
2-26


DD (KD) 60HB120-160 1200,1600
60
111
1200
1.35
DD 60KB80-1600 800,1600
60
110
1200
1.35
DD (KD) 70F40-160 400,800,1200,1600
70
94
1950
1.4
2-25
DD (KD) 90F40-160 400,800,1200,1600
90
93
2300
1.4
2-25
DD (KD) 100GB40-80 400,800
100
115
2000
1.25
2-26


DD (KD) 100HB120-160 1200,1600
100
111
2000
1.35
DD 100KB80-160 800,1600
100
105
2000
1.35
DD (KD) 110F40-160 400,800,1200,1600
110
88
2550
1.45
2-25
DD 130F40-160 400,800,1200,1600
130
90
4400
1.4
4-60
DD 160F40-160 400,800,1200,1600
160
87
5500
1.42
4-60
DD 160KB40-160 400,800,1200,1600
160
90
3200
1.35
2-26
DD 200GB40-80 400,800
200
96
5500
1.4
4-60
DD 200HB120-160 1200,1600
200
96
5500
1.4
4-60
DD 200KB40-160 400,800,1200,1600
200
106
5500
1.3
2-33
DD 240KB40-160 400,800,1200,1600
240
95
5500
1.35
2-33
DD 250GB40-80 400,800
250
98
5500
1.45
4-60
DD 250HB120-160 1200,1600
250
94
5500
1.45
4-60
DD 300KB40-160 400,800,1200,1600
300
91
6000
1.5
4-60
● PWB 系列 三相共阳可控硅模块（焊机专用）
Circuit
Part Number
VDRM/VRRM (V)
ITAV(A)
@Tc ( ℃ )
ITSM (A)
dv/dt (v/μs)
VTM (V)
PWB
? PWB60A 30,40
300,400
60
123
1800
50
1.25
? PWB80A 30,40
300,400
80
116
2500
50
1.2
? PWB100A 30,40
300,400
100
114
3500
50
1.2
? PWB130A 30,40
300,400
130
112
3500
50
1.2
? PWB200AA 30,40
300,400
200
121
6000
200
1.2
