PM15RSH120三菱MITSUBISHI IPM智能UPS IGBT模块 现货热销
三菱MITSUBISHI IPM智能UPS IGBT模块PM15RSH120集成7路功率器件，其中6路用于逆变变频，1路用于制动。PM15RSH120的P、N为外加直流电源的输入端，工作电压450 V。u、V、w是3个桥臂的中点，即功率输出端。该智能功率模块需要4组独立的驱动电源，前3组分别供给u、V、w 3个上桥臂元件、第4组电源供给3个下桥臂元件和制动回路元件。Br为刹车控制信号输入端，另有6个IGBT的基极驱动信号输入端，它们需要的是低电平有效的电平信号。FD是模块内故障检测电路信号输出端，当其为低电平时表示模块发生了过流、短路、欠压或过热某种故障。智能功率模块与外部控制电路之间通过光电三极管隔离；输入控制用的光电耦合器选用了高速的光电耦合器TLP559；输出故障信号用的光电耦合器选用了通用的光电耦合器。
PM15RSH120三菱IPM UPS IGBT模块绝对最大额定值(TJ= 25 ℃)
|
Ratings |
Symbol |
PM15RSH120 |
Units |
|
Power Device Junction Temperature |
Tj |
–20 to 150 |
℃ |
|
Storage Temperature |
Tstg |
–40 to 125 |
℃ |
|
Case Operating Temperature |
TC |
–20 to 100 |
℃ |
|
Mounting Torque, M4 Mounting Screws |
- |
0.98~1.47 |
N·m |
|
Module Weight (Typical) |
- |
100 |
Grams |
|
Supply Voltage Protected by OC and SC (VD = 13.5 - 16.5V, Inverter Part, Tj = 125°C) |
VCC(Prot.) |
800* |
Volts |
|
Isolation Voltage (Main Terminal to Baseplate, AC 1 min.) |
Viso |
2500 |
Vrms |
PM15RSH120三菱IPM UPS IGBT模块特点：
●完整的输出功率电路
●门驱动电路
●保护逻辑
- 短路
- 过电流
- 在整个温度范围内
- 欠压
PM15RSH120三菱IPM UPS IGBT模块应用：
●逆变器
●UPS
●伺服控制
●电源

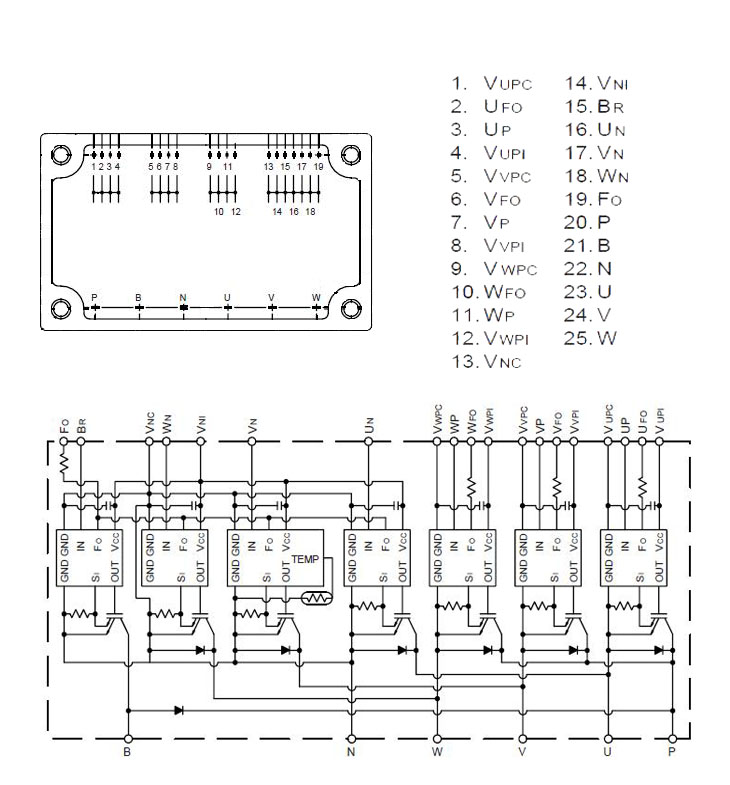

PM15RSH120三菱IPM UPS IGBT模块外形图和电路图:
