FZ3600R17HP4 INFINEON（英飞凌）大功率IGBT4关断过程“软” 性能好
●为大功率应用优化设计
●在E3的基础上 - 使关断过程“软” - 降低关断速度
●电压： 1700V
●适用开关频率：≤3kHz
●配用大功率EmCon4二极管
●用于大功率模块
FZ3600R17HP4 INFINEON参数说明：
|
Kollektor-Emitter -Sperrspannung collector-emitter voltage |
Tvj= 25 °C |
VCES |
1700 |
V |
|
Kollektor-Dauergleichstrom DC-collector current |
TC = 100 °C, Tvj= 175 °C |
IC nom |
3600 |
A |
|
Periodischer Kollektor Spitzenstrom repetitive peak collector current |
tp= 1 ms |
ICRM |
7200 |
A |
|
Gesamt-Verlustleistung total power dissipation |
TC = 25 °C, Tvj= 175 °C |
Ptot |
21,0 |
kW |
|
Gate-emitter-Spitzenspannung gate-emitter peak voltage |
|
VGES |
+/-20 |
V |

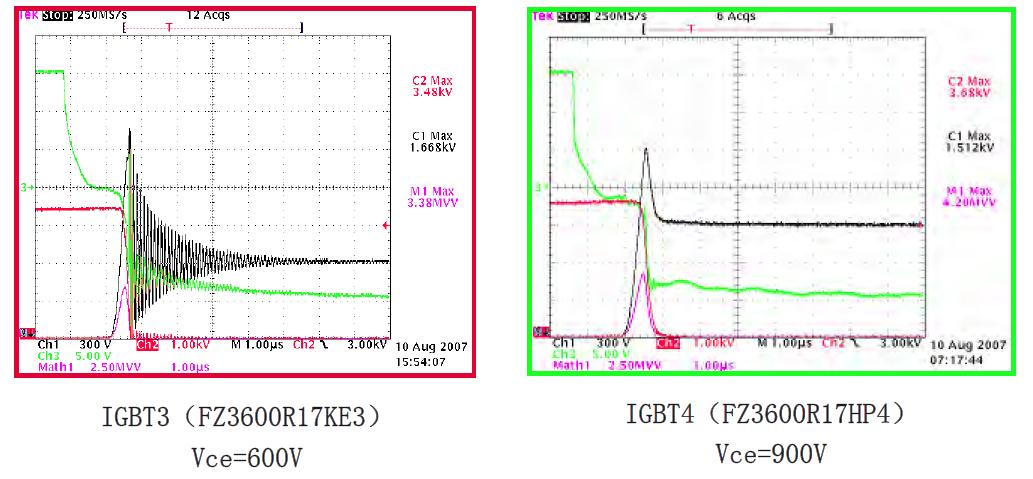

FZ3600R17HP4关断过程对比FZ3600R17KE3呈现明显的“软”特性
FZ3600R17KE3 对比 FZ3600R17HP4
Ic=3600A, Vdc=600V/900V, Tj=25°C, 无箝位
FZ3600R17HP4外部连接电路图：
