不要只考虑高密度、高性能“或”低功耗—开始考虑高密度、高性能“与”低功耗!
考虑Stratix IV FPGA

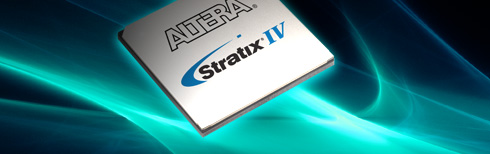

Altera® Stratix IV 40-nm FPGA 具有最高的密度、最佳的性能以及最低的功耗。借助 40nm 的优势以及成熟的收发器和存储器接口技术，Stratix IV FPGA 的系统带宽达到了前所未有的水平，并具有优异的信号完整性。 Stratix IV FPGA 有以下关键优势：
- Stratix IV GX FPGA在PCI Express Gen1和Gen2 (x1、x4和x8)上完全符合PCI-SIG要求，名列PCI-SIG integrators名单。
- 唯一集中了11.3-Gbps 收发器的Stratix IV GT。
- 高密度，具有 820K 逻辑单元 (LE)、23.1 Mbits 嵌入式存储器和 1,288个 18 x 18 乘法器。
- 高性能，具有 2 个速率等级优势，以及业界最先进的逻辑和布线体系结构。
- 前所未有的系统带宽，具有 8.5 Gbps 的 48 个高速收发器，或者达到24个为100G应用优化的11.3 Gbps 收发器，以及 1,067 Mbps (533 MHz) DDR3存储器接口。
- 低功耗，在 40nm 优势和可编程功耗技术的支持下，比市场上的其他高端 FPGA 功耗低 50％。
- PCI Express 硬核知识产权 (IP) Gen1 (2.5 Gbps) 和 Gen2 (5.0 Gbps)，4 个 x8 模块，实现了全端点或者根端口功能。
- 优异的信号完整性，能够驱动 50" 背板，速度达到 6.375 Gbps，支持即插即用信号完整性。
Altera 的 40-nm Stratix IV FPGA非常适合无线通信、固网、军事、广播等其他最终市场中的高端数字应用。
考虑 FPGA 的优势“与”ASIC的优势。Stratix IV FPGA 和 HardCopy® IV ASIC 相结合，同时具备了 FPGA 的优势和 ASIC 的优势。使用无缝原型开发，HardCopy IV ASIC 为满足您的定制逻辑需求提供风险最低、总成本最低、产品面市最快、收益最快的解决方案。
考虑较高的逻辑利用率“与”较短的编译时间。大型 FPGA 设计要求有高效的设计方法和工具支持。Quartus® II 软件支持业界最大的逻辑利用率、最佳的性能以及最短的编译时间，实现了成功的 Stratix IV FPGA 设计。完整的设计环境包括：
- Quartus II 开发软件
- 成熟的 IP 库
- Nios® II ，世界上最通用的嵌入式处理器
- SOPC Builder 系统级设计工具，缩短了数星期的开发时间
- 高级 DSP Builder ， MathWorks MATLAB 和 Simulink 产品的接口
和Altera在40 nm上携手，您无需权衡利弊，您需要考虑“与”而不是“或”，大胆前进，进行彻底的创新。
