| 状态 |
| 状况：生产中。 |
| 概述 | ||||||
这些稳压器使用小体积、2.2µF的陶瓷输入电容和10µF的陶瓷输出电容，输出电流达2A。较宽的频带提供了极佳的瞬态响应特性，当负载电流从20mA至2A跳变时可将输出电压的偏移限制在45mV内，这只是使用10µF陶瓷输出电容时的情况，如果增加输出电容值电压的偏移还会更小。 内置P沟道MOSFET调整晶体管，MAX8526/MAX8527/MAX8528在电压跌落的情况下只有500µA的典型电源电流。软启动减小了浪涌电流。其它特性还包括逻辑控制的关断模式、短路保护和热过载保护等。 MAX8527具有电源就绪(POK)输出，当稳压器的输出在其额定输出电压的±10%以内时，POK输出高。MAX8528有一个150ms的上电复位(POR)输出。 这些器件采用14引脚的TSSOP封装，包括一个裸焊盘以实现最佳功率耗散。 | ||||||
下载
现备有评估板： MAX8526EVKIT
| 关键特性 | 应用/使用 | |
|
|
| Key Specifications: Linear Regulators | |||||||||||||||||||||||||||||
| Part Number | Regulators | VIN (V) |
VIN (V) |
Adj. VOUT (V) |
Adj. VOUT (V) |
VDROPOUT @Rated ILOAD (V) |
Rated ILOAD (mA) |
ICC (µA) |
Low Batt./ Pwr. Fail Out | POK/Reset Thresh. (V) |
Watchdog | Reverse Batt. Protect. | Oper. Temp. (°C) |
Package/Pins | Smallest Available Pckg. (mm2) |
Price | |||||||||||||
| min | max | min | max | typ | max | nom | max w/pins | See Notes | |||||||||||||||||||||
| MAX8526 | 1 | 1.4 | 3.6 | 0.5 | 3.4 | 0.1 | 2000 | 800 | No | - | No | No | -40 to +85 |
|
33.2 | $1.40 @1k | |||||||||||||
| MAX8527 | Vout-10% |
|
$1.47 @1k | ||||||||||||||||||||||||||
| MAX8528 | Vout-10% |
|
$1.55 @1k | ||||||||||||||||||||||||||
| 查看所有Linear Regulators (152) | |||||||||||||||||||||||||||||
| 图表 |

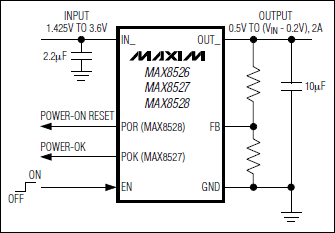

 典型工作电路 |
