| 型号 | 品牌 | 批号 | 数量 | 封装 | 备注 |
| AD8009JR | AD | 09+ | 6000 | SOT23 | Original 全新原装 |
描述：
该AD8009是一种超高速度惊人5,500 V /μs压摆率电流反馈放大器，在一个上升时间为545 ps的结果，使其成为理想的脉冲放大器。
高摆率降低了一系列限制和440兆赫的大信号高分辨率图像系统视频所需带宽的结果率的影响。信号质量保持在一个最坏-40 dBc的@ 250 MHz的情况下变形宽带宽（G = 10，1 V峰）。对于诸如中频信号链多频信号的应用，截距（3IP 12 dBm的）为了实现第三次在相同的频率。这种扭曲的性能与电流反馈架构加上使AD8009为1级放大器增益弹性元件在中频/射频信号链。
该AD8009能够超过175毫安的负载电流，将驱动器提供四个回终端视频负载，同时保持低差分增益和相位的0.02％和0.04 °分别错误。高驱动能力也体现在能够提供@ 70 MHz的-38 dBc的无杂散动态范围10 dBm的输出功率。
该AD8009采用小型SOIC封装，并在整个工业温度范围-40 ° C至+85 ° C的AD8009还提供采用SOT - 23 - 5，将工作在0 °商业级温度范围C至70℃
评估板可用于该产品可下令使用下列产品编号：AD8009 -束。
特征：
超高速
5,500 V /μs压摆率，4五号步骤地下= 2
545 ps的上升时间，2第V步骤地下= 2
大信号带宽
440兆赫地下= 2
320兆赫地下= 10
小信号带宽（-3分贝）
1 GHz的地下= 1
700兆赫地下= 2
建立时间10 ns至0.1％，2第V步骤，
摹= 2
高输出驱动
175毫安输出负载驱动器
10 dBm的-38 dBc的@ 70兆赫的SFDR，
摹= 10
低失真了宽带
的SFDR
-66 dBc的@ 20兆赫，二次谐波
-75 dBc的@ 20兆赫，三次谐波
第三阶截距（3IP）
26 dBm的@ 70 MHz的地下= 10
良好的视频规格
0.1 dB的增益平坦度到75兆赫
0.01％差分增益误差，
RL = 150Ω
0.01 °微分相位误差，
RL = 150Ω
电源供电
+5 V至± 5伏电压供电
一四毫安（典型值）电源电流

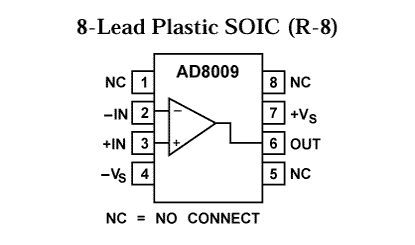

引脚配置框图AD8009：
价格、封装
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 | 报价 |
|---|---|---|---|---|---|
| EVAL-ADOPAMP-1CPEZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1CPNZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1CPZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1KSZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1REZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1RINZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1RNIZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1RTZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-1RZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-2CPZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-2RJZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-2RMZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-2RZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-3CPZ | 量产 | 评估板 | - | 商业 | $ |
| EVAL-ADOPAMP-3RUZ | 量产 | 评估板 | - | 商业 | $ |
