AD737JR 低成本，低功耗，真RMS

型号	品牌	批号	数量	封装	备注
AD737JR	AD	09+	5000	SOP8	Original 全新原装

产品描述:

AD7371是一款低功耗，高精度，单片，到直流转换器的真有效值。它是经过激光微调提供一个± 0.2 ± 0.3压与正弦波输入％读数最大误差。此外，保持高精确度，测量波形的输入范围广泛，包括可变占空比脉冲和三端双向可控硅（相位）控制的正弦波。低成本和小型此转换器的物理尺寸使其成为提升性能适合非有效值在许多应用精密整流器。比起这些电路，AD737提供在相同或更低的成本，更高的精度。

在AD737可以计算双方的交流和直流输入电压的均方根值。它也可以操作交流耦合加入一个外部电容器。在这种模式下，AD737可以解决100μV的有效值或以下的输入信号的水平，尽管在温度过高或供电电压变化。高精确度也保持与峰值因数为1至3输入波形。此外，高达5波峰因素可以衡量（在引进的200压只有2.5％的额外错误）满量程输入电平。

在AD737没有输出缓冲放大器，从而大大减少直流失调误差在输出端，这使得该器件非常具有高输入阻抗ADC的兼容的发生。

只需要160电源电流点击的AD737优化用于便携式万用表和其它电池供电的应用。该转换器还提供了省电功能，降低了电源的待机电流小于30微安。

两个信号输入端提供的AD737。高阻抗（1012Ω）FET输入接口，直接与高R输入衰减器和一个低阻抗（81kΩ）的输入电压有效值接受0.9 V的同时，从最低功率± 2.5五，供电电压操作，这两个输入可使用，也可以单端或差分。

在AD737达到1％读数误差带宽，超过20压有效值输入幅度为10千赫至200 mV有效值，同时仅消耗0.72毫瓦。

在AD737提供4性能等级。 AD737J和AD737K的成绩被评为在0 ° C商业级温度范围为70℃在AD737JR - 5是具有± 2.5伏直流电源的测试。在AD737A和AD737B等级额定为-40 ° C工业温度范围至+85 ° C在AD737有三种低成本，8引脚封装：PDIP封装，SOIC_N和CERDIP。

产品亮点

能够计算平均纠正的价值，绝对价值，或真有效值不同输入信号的价值。
只有一个外部组件，一个平均电容，是必需的AD737的真有效值进行测量。
0.72毫瓦的低功耗使AD737适合电池供电的应用。

*保护下的美国专利号5495245。

特性：

计算
值真有效值
平均整流值
绝对值
200压满量程输入范围（较大的输入衰减器输入）
直接相连3 ½位CMOS模拟数字转换
高输入阻抗：1012Ω
低输入偏置电流：25 pA最大值
高精确度：± 0.2压± 0.3％读数
有效值转换与信号峰值因数高达5
宽电源电压范围：± 2.5 V至± 16.5 V
低功耗：160点击最大电源电流
指定的准确性不需要外部装饰
阿通用，缓冲电压输出版本也可以使用（AD736）

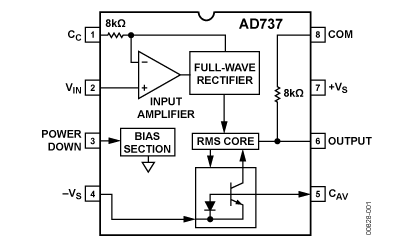

功能框图AD737：

价格、封装以及购买

AD737 型号选项

产品型号	产品状态	封装	引脚	温度范围
AD737-EVALZ	量产	None Available	8	工业
AD737AN	最后订购时间	8 ld PDIP	8	工业
AD737ANZ	量产	8 ld PDIP	8	工业
AD737AQ	量产	8 ld CerDIP	8	工业
AD737AR	最后订购时间	8 ld SOIC	8	工业
AD737ARZ	量产	8 ld SOIC	8	工业
AD737BQ	量产	8 ld CerDIP	8	工业
AD737JN	最后订购时间	8 ld PDIP	8	商业
AD737JNZ	量产	8 ld PDIP	8	商业
AD737JR	量产	8 ld SOIC	8	商业
AD737JR-5	最后订购时间	8 ld SOIC	8	商业
AD737JR-5-REEL	量产	8 ld SOIC	8	商业
AD737JR-5-REEL7	量产	8 ld SOIC	8	商业
AD737JR-REEL	量产	8 ld SOIC	8	商业
AD737JR-REEL7	量产	8 ld SOIC	8	商业
AD737JRZ	量产	8 ld SOIC	8	商业
AD737JRZ-5	量产	8 ld SOIC	8	商业
AD737JRZ-5-R7	量产	8 ld SOIC	8	商业
AD737JRZ-5-RL	量产	8 ld SOIC	8	商业
AD737JRZ-R7	量产	8 ld SOIC	8	商业
AD737JRZ-RL	量产	8 ld SOIC	8	商业
AD737KN	最后订购时间	8 ld PDIP	8	商业
AD737KNZ	最后订购时间	8 ld PDIP	8	商业
AD737KR	最后订购时间	8 ld SOIC	8	商业
AD737KR-REEL	量产	8 ld SOIC	8	商业
AD737KR-REEL7	量产	8 ld SOIC	8	商业
AD737KRZ	最后订购时间	8 ld SOIC	8	商业
AD737KRZ-R7	量产	8 ld SOIC	8	商业
AD737KRZ-RL	量产	8 ld SOIC	8	商业
