IGBT构成常见电路分类
基本电路指的是电路的基本形式，也称为电路的基本结构、电路拓扑。它包含了一个电路系统的基本要素，如电源、输入/输出端、功率开关、负载等。对于一个复杂的单元 电路，电路形式是电路的“纲”。所谓“纲举目张”，基本电路是电路分析、设计首先要考虑的问题。
基本电路形式
由IGBT构成的常见电路形式大致有以下5种：单管、半桥、全桥、推挽、三相桥。
1.单管电路

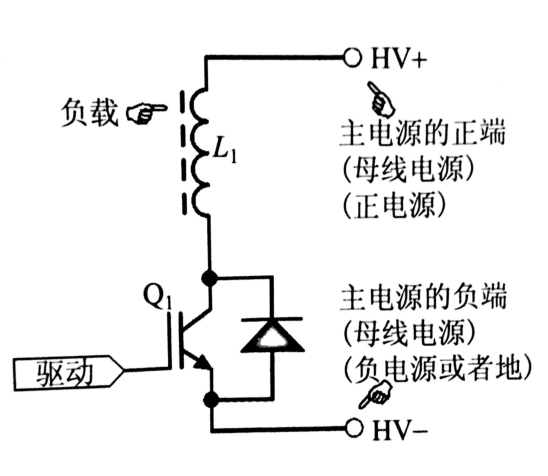

单管电路如图4.1所示，1个电路单元中只有1个有源功率开关(Q1)。单管电路的应用非常广泛，斩波升压( Boost)、斩波降压(Buck)、正激(Forward)、反激( Flyback)、断路器(Chopper)等电路均为单管电路。
主电源与母线电源的含义是相同的，相对于驱动与控制 电路，主电源的电压是最高的（至少是相等）。更主要的特征是，功率（电能）主要由主电源提供。
单管电路中，Q1要承受全部的主电源电压。在Q1关断期间，电源没有能量输出，负载也不能从电源获取能量，电源利用率不高。
2.半桥电路及死区时间
半桥电路如图2所示，1个电路单元中采用了2个有源( Active)功率开关(Q1、Q2)和2个无源(Passive)功率开关(Cl、C2)。无源功率开关通，常用电容来担任，种类相同，容量相等，通常也称为桥臂电容。在一些简化应用中，桥臂电容会兼任主电路的滤波电容。
半桥电路中，有源功率开关Q1、Q2只需要承受主电源全部电压的一半，在一个开关周期中轮流导通。对电源而言，整个开关周期都有能量的输送，电源的利用率提高了；对负载而言，整个开关周期内都可从电源获得能量。
理论上，Q1和Q2可以轮换导通：Q1导通时，Q2截止；反之亦然。然而，实际上Q1和Q2的导通/关断都有一定的延迟：为了避免Q1和Q2同时导通造成主电源对地短路的情况，Q 关闭时，Q2不能马上导通而需要延迟一段时间；反之亦然。也就是说，Q1和Q2必须要有一段同时关闭的时间，这段时间通常被称为死区时间(Dead time)。
3.全桥电路

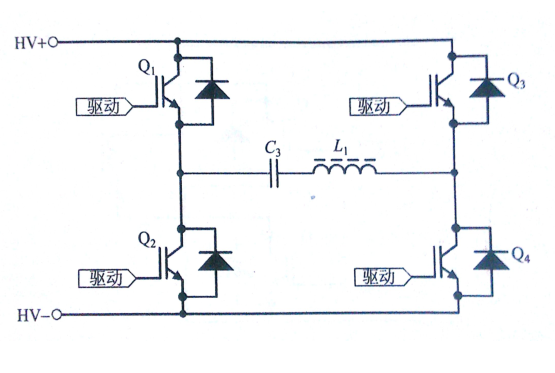

全桥电路如图3所示，1个电路单元中采用了4个有源( Active)功率开关(Q1、Q2 、Q3、Q4)。
全桥电路中，有源功率开关Q1、Q2、Q3、Q4也只需要承受主电源全部电压的一半，相当于2个、半桥 电路的并联，或者说是用有源开关替代了无源开关。在一个开关周期中，4个有源功率开关两两轮流导通；相对于半桥电路中2个有源开关和2个无源开关的两两轮流导通，电路平衡性更好。
4.三相桥电路

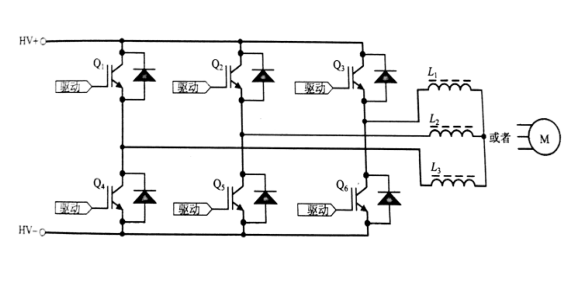

三相桥电路如图4所示，1个电路单元中采用了6个有源( Active)功率开关( Ql 、Q2 、Q3 、Q4 、Q5、Q6)。
三相桥电路相当于3个半桥电路的并联，是为了推动3路平衡负载(3路完全一样的负载）而设计的电路，是一种负载特殊的半桥电路。
5.推挽电路

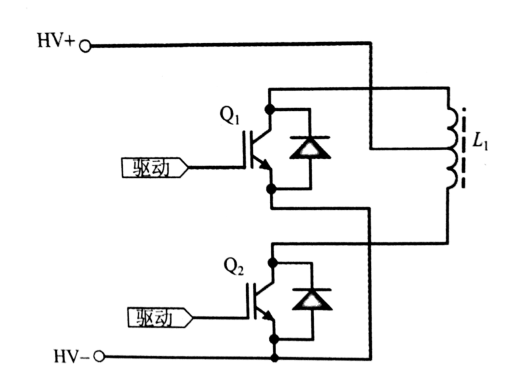

推挽电路如图5所示，1个电路单元中包含2个按推挽方式工作的有源功率开关(Q1、Q2)。
推挽电路和半桥电路一样，2个有源开关也是轮流导通工作，但是二者推动的负载不一样：半桥电路中的2个有源开关与负载是串联关系，即有源开关工作时与负载是串联关系；而对推挽电路而言，2个有源开关与负载实际上是并联关系，Q1、Q2均需要承受全部的主电源电压，且要求负载有中心抽头。
基于上述原因，推挽电路很少用于功率开关电路，也没有推挽模块。推挽电路主要用于推动电路，尤其是变压器隔离的推动电路。
