普通的IGBT只能做单向并且是正向的开关，如果作为反向开关，就需要在集电极或者发射极回路串 联一个阻断二极管，如图l所示。因为不能耐受反向电压，故 即使是没有集成体二极管的IGBT作反向开关，也斋蛰串耿一个体二极管。
图1 普通IGBT只能作单向开关

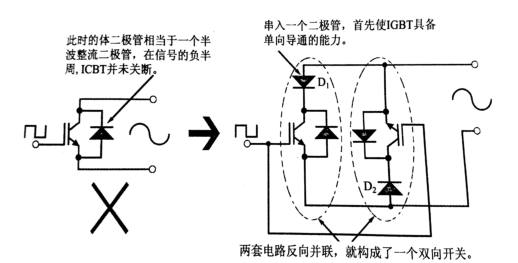

普通IGBT如果要作双向交流开关，就需要两套同样的单向开关 电路，分别担负信号正、负半周的开关，如图2所示。
图2 普通IGBT作交流开关的方法
RB-IGBT(Reverse Blocking IGBT，逆阻IGBT)相当于在集电极回路中集成了一个反向二极管（与续流二极管的方向相反），因此适合于作交流开关。这个二极管并不是串 联了一个实体的反向二极管芯片，而是将集电极侧P十 层的离子注入浓度适当减少，注入深度适当加深，形成一个等效的反向二极管，使IGBT具有反向电压阻断能力。与集成一个独立的实体二极管芯片相比，这样做可以降低成本；与在外部串 联一个阻断二极管相比，减少了占板面积。德国IXYS 公司称RB-IGBT为RIGBT。据说，IXYS是首家将RB-IGBT商用的制造商（约2000 年），目前市场上能见到的也只有IXYS的RB-IGBT 单管，型号也很有限（表 1）。有些制造商则宣称自己的某些模块产品采用了RB-IGBT管芯。
表 1 IXYS目前在售的三款RIGBT( RB-IGBT)
| 型号 | 电压/电流规格 | 饱和导通压降 | 内部二极管反向恢复时间 | 封装 |
| IXRP15N120 | 1200V/25A | 2.5V | 300μs | TO-220 |
| IXRR40N120 | 1200V/45A | 2.5V | 1600μs | ISOPLUS247 |
| IXRH40N120 | 1200V/55A | 2.7V | 1600μs | TO-247 |

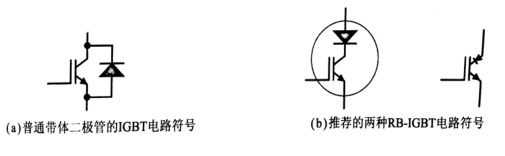

图3 推荐的两种RB——IGBT 电路符号
