FZ1200R17KE3英飞凌

基本参数：1200A/1700V, IGBT模块，质量=1500g
FZ1200R17KE3 产品性能和描述：

FZ1200R17KE3作为英飞凌新一代大功率半导体器件，它具有驱动容易、控制简单、开关频率高、导通电压低、通态电流大、损耗小等优点，是自动控制和功率变换的关键核心部件。比如动车组牵引传动系统的核心部件，随着应用领域的不断拓展 FZ1200R17KE3T的应用范围绝不仅限于动车组、机车等轨道交通装备行业，在电力系统、工业变频、风电、太阳能、电动汽车和家电产业中也有广泛应用。

FZ1200R17KE3产品参数：

中文参数	条件温度	符号	数值	单位
集电极－发射极电压	Tvj = 25°C	VCES	1700	V
连续集电极直流电流	TC = 50°C, Tvj max = 175°C TC = 25°C, Tvj max = 175°C	ICnom IC	1200 1800	A A
集电极重复峰值电流	tP = 1 ms	ICRM	2400	A
总功率损耗	TC = 25°C, Tvj max = 175	Ptot	7350	W
栅极－发射极峰值电压		VGES	+/-20	V
集电极－发射极饱和电压	IC = 450 A, VGE = 15 V Tvj = 25°C Tvj = 125°C Tvj = 150°C	VCE sat	2．45 (max)	V

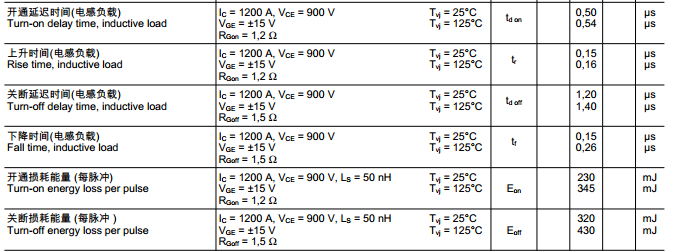

FZ1200R17KE3开关时间：

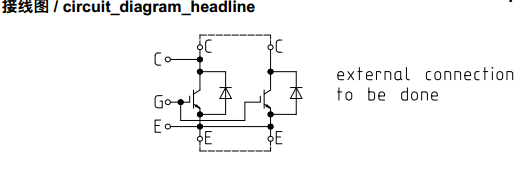

FZ1200R17KE3等效电路图

FZ1200R17KE3封装外形尺寸和结构图
