FF450R06ME3英飞凌

基本参数：VCES = 600V,IC nom = 450A / ICRM = 900A，质量=345g

FF450R06ME3产品性能和作用

FF450R06ME3是英飞凌采用第三代槽栅/场终止技术的EconoDUAL?3封装模块，内部带有控制二极管和温度检测NTC，主要针对大功率变流器、电机传动、伺服驱动器、UPS系统、风力发电机等多个应用领域。FF450R06ME3模块在其有限的底板尺寸实现了最高的功率密度（高达 450A/600V）。该模块具有出色的开关特性，而铜线键合则可减少内部引线电阻。由于采用了铜键合技术以及改善的 DCB，相对于其它同参数的模块，其输出功率最大可增加 30%。

FF450R06ME3特性

电气特性

沟槽栅IGBT3

Tvjop=150°C

VCEsat带正温度系数

机械特性

高功率密度

绝缘的基板

标封装

FF450R06ME3产品参数：

中文参数	条件温度	符号	数值	单位
集电极－发射极电压	Tvj = 25°C	VCES	600	V
连续集电极直流电流	TC = 50°C, Tvj max = 175°C TC = 25°C, Tvj max = 175°C	ICnom IC	450 550	A A
集电极重复峰值电流	tP = 1 ms	ICRM	900	A
总功率损耗	TC = 25°C, Tvj max = 175	Ptot	1250	W
栅极－发射极峰值电压		VGES	+/-20	V
集电极－发射极饱和电压	IC = 450 A, VGE = 15 V Tvj = 25°C Tvj = 125°C Tvj = 150°C	VCE sat	1.90(max)	V

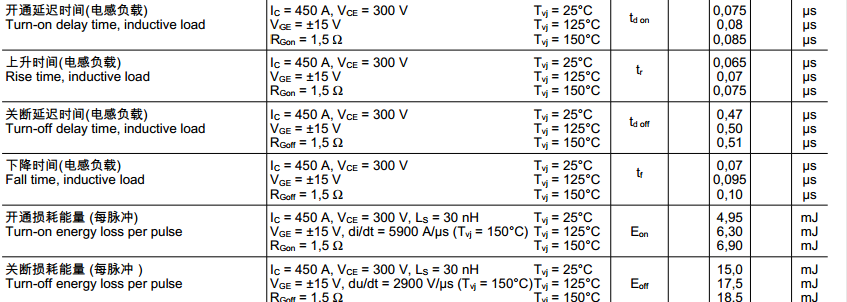

FZ1200R17KE3开关时间

FF450R06ME3 等效电路图

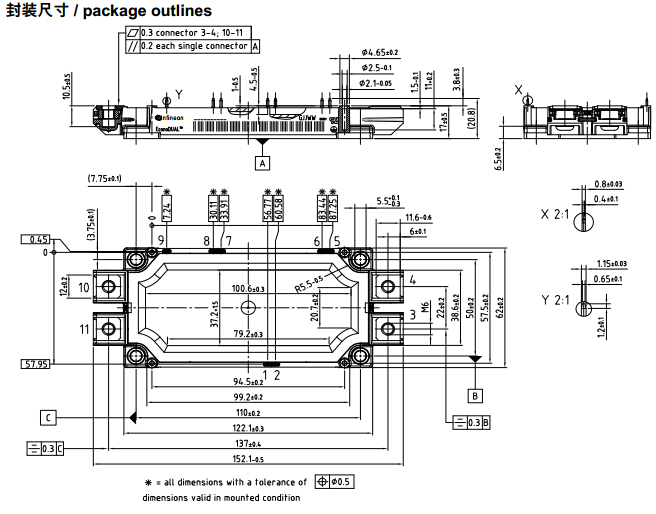

FF450R06ME3封装外形尺寸和结构图
