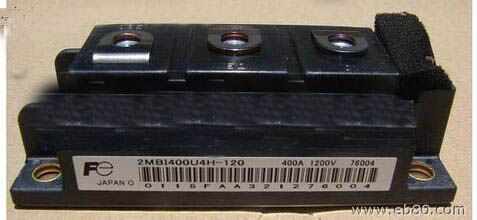

2MBI400U4H-120是富士电机第五代U系列沟槽型IGBT模块，能与同规格的英飞凌（欧派克）KE3、KF3系列产品互换，相对于前代2MBI400U4H-120主要是从降低损耗方面改进。富士电机U系列模块问世。说明其技术水平与欧派克同步发展，产品中的电流定在Tc-80℃标出的。高速、低饱和压降。Vce小于等于2.1V、Ton小于等于1.2微秒。Toss小于等于1.0微秒。Tf小于等于0.3微秒。该系列IGBT模块的产品性能在国产变频器产品中推广应用具有广阔的前景。
2MBI400U4H-120产品参数：
Td（on）=0.32μs、td（off）=0.41μs、VCES=1200V、IC=600V、ICP=1200V、PC=2045W、VGE（th）=6.5V、VCE(sat）=2.55V、VF=1.9V

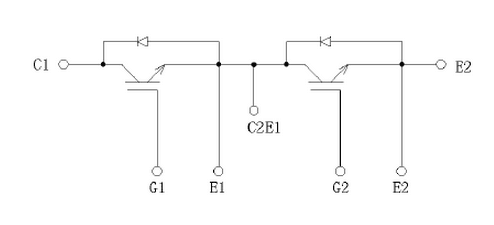

2MBI400U4H-120等效电路图：
