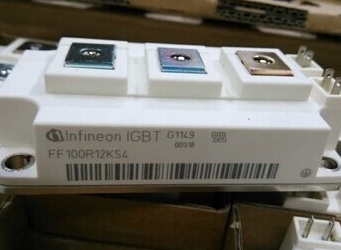

FF100R12KS4英飞凌

FF100R12KS4产品特性和应用
英飞凌FF100R12KS4是针对中高频率应用市场开发的，在变频器中的应用实现了系统的高效率和小型化，其开关频率在20~50kHz的应用场合能发挥最大优良特性。而在典型情况下，FF100R12KS4 IGBT模块的优化，所针对的载波频率却是10kHz或更低。通常，在IGBT/FWD芯片的通态压降和开关损耗之间有一个折衷关系。高速模块在进行性能折衷时，是让通态电压偏大，以换取偏低的开关功耗，从而能在高频应用中实现最低的总功耗。 FF100R12KS4主要应用领域：医疗应用、电机传动、谐振逆变器应用、

伺服驱动器、 UPS系统。

FF100R12KS4 产品特性:
电气特性：高短路能力、自限制短路电流、低开关损耗、无与伦比的坚固性、 VCEsat带正温度系数，
机械特性•：封装的CTI>400、高爬电距离和电气间隙、绝缘的基板、铜基板、标封装
FF100R12KS4基本参数：IGBT模块，100A/1200V
FF100R12KS4等效电路

FF100R12KS4 封装尺寸和外形结构.mm

FF100R12KS4 产品参数

集电极-发射极电压	Tvj = 25°C	Vces	1200	V
连续集电极直流电流	TC = 80°C, Tvj max = 150°C TC = 25°C, Tvj max = 150°C	IC nom IC	100 150	A A
集电极重复峰值电流	tP = 1 ms	ICRM	200	A
总功率耗损	TC = 25°C, Tvj max = 150	Ptot	780	W
栅极-发射极峰值电压		VGES	+/-20	V
重量			340	g
深圳亨力拓电子			68	只

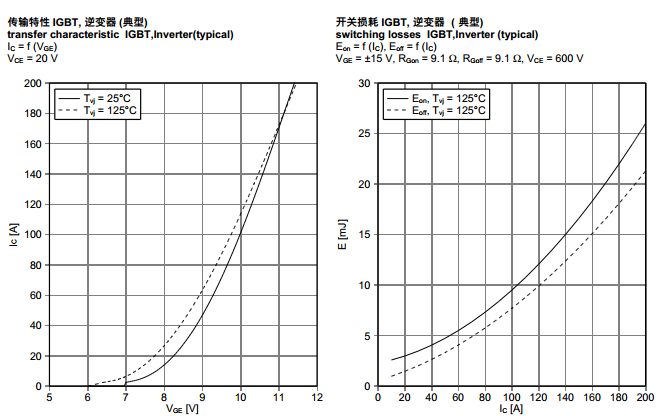

FF100R12KS4 特性曲线
