FF450R12KE4英飞凌
英飞凌FF450R12KE4
英飞凌FF450R12KE4产品描述
英飞凌FF450R12KE4 是采用第四代IGBT技术带有沟槽结构的IGBT智能模块，具有小巧外形和高集成度的组件，被广泛运用到变频器、伺服器、逆变焊机等各个行业。英飞凌FF450R12KE4 在新能源行业中也占有很重要的地位。
英飞凌FF450R12KE4等高功率开关的发行使太阳能、风能等新能源行业将得到蓬勃发展，这些行业要求系统的设计，经济、高效、可靠。作为全球功率半导体的领军企业，英飞凌的功率器件，多年来因其稳定、突出的能效而备受电力电子行业推崇，将迎合上述系统要求而大显身手。从风电来看，提高单机功率是个趋势，尤其离岸和潮汐带的风力资源决定需要大功率风机，以提高资源利用率。这就需要更大电流，更高电压的功率半导体器件，主要是高压大电流的IGBT模块和功率组件Stack。
英飞凌FF450R12KE4基本参数：IGBT 模块 N-CH，1.2KV/520A

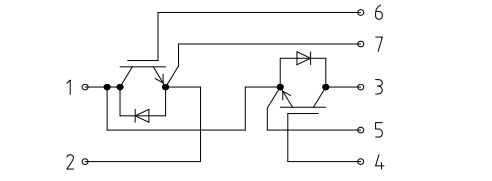

英飞凌FF450R12KE4 电路连接图
英飞凌FF450R12KE4 产品参数
| 产品： | IGBT Silicon Modules |
| 配置： | Dual |
| 品牌和型号 | 英飞凌FF450R12KE4 |
| 集电极—发射极最大电压 VCEO： | 1200 V |
| 集电极—射极饱和电压： | 2.15 V |
| 在25 C的连续集电极电流： | 520 A |
| 栅极—射极漏泄电流： | 400 nA |
| 功率耗散： | 2400 W |
| 最大工作温度： | + 150 C |
| 封装 / 箱体： | 62 mm |
| 商标： | Infineon Technologies |
| 栅极/发射极最大电压： | 20 V |
| 最小工作温度： | - 40 C |
| 产品资料和价格 | 联系我们咨询和索取 |
| 深圳亨力拓电子库存 | 50个以上 |
| 安装风格： | Screw |
| 工厂包装数量： | 10 |
英飞凌FF450R12KE4 封装尺寸和外形结构图.mm
英飞凌FF450R12KE4 IGBT在焊机中的作用
软开关逆变焊机正成为逆变焊机未来的主流方向，在20KHz的软开关模式下IGBT的通态损耗大于开关损耗，因此寻找一款满足软开关逆变焊机低饱和压降要求的高速IGBT芯片显得非常迫切，英飞凌公司的第四代IGBT—T4很好地满足了这一要求，仿真和实验结果表明散热器温度明显降低，结温安全裕量大大增加，英飞凌FF450R12KE4可靠性显著提高，目前采用这款IGBT芯片的模块正被越来越多的软开关逆变焊机客户所使用。
