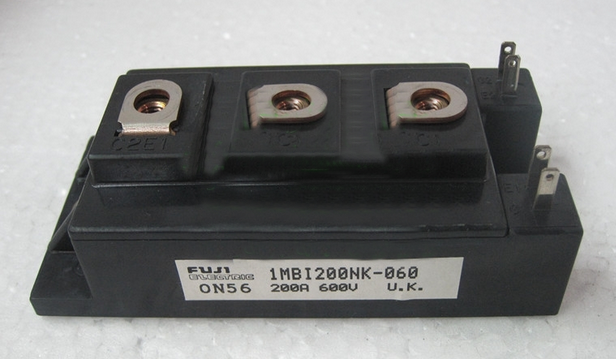

1MBI200NK-060 FUJI
富士1MBI200NK-060
产品性能和作用
富士1MBI200NK-060 IGBT模块内有低功耗、软开关、高性能及拥有过热保护的高可靠性IGBT。内置有过电流保护、短路保护、控制电压欠压保护、过热保护及外部输出警报端口。用这样的模块作为双PWM变频器的功率器件，大大简化了硬件电路的设计，缩小了电源体积，简化了接线，大大缩短了开发周期，更主要的是，它提高了系统的安全性和可靠性。富士1MBI200NK-060主要运用在工业驱动、感应加热、电焊机、UPS和太阳能逆变器等电子工业领域。
富士1MBI200NK-060基本参数：FUJI N系列IGBT模块600V/200A

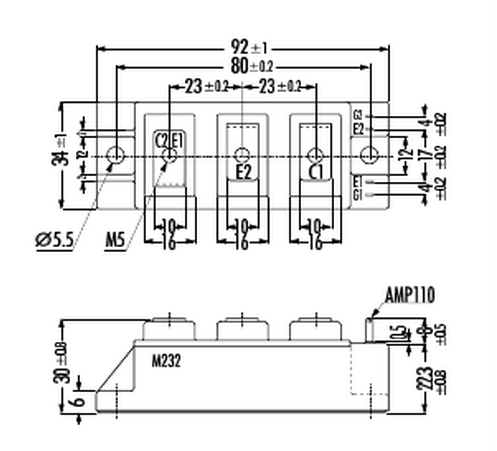

富士1MBI200NK-060封装尺寸和外形结构图(.mm)
富士1MBI200NK-060产品参数：
产品：FUJI N系列IGBT模块
品牌和型号：富士1MBI200NK-060
商标：FUJI
集电极发射极电压：1200V
栅极发射极电压：+/-20V
集电极连续极电流：200A
功率损耗：780W
零栅极电压集电极电流：2.0mA
集电极 - 发射极饱和电压：2.8V
栅极 - 发射极阈值电压：7.5V
产品包装：出场原装
深圳德意志工业库存：50个以上
产品价格和资料：联系外面索取和咨询

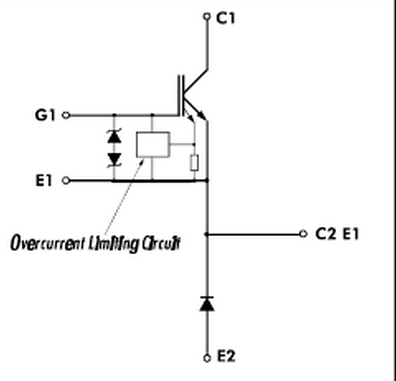

富士1MBI200NK-060 等效电路图
富士1MBI200NK-060 IGBT模块产品作用和功能
(1)过电流保护。检测连接在直流N母线上的电流检测分流电阻R的两端电压来进行过电流保护。在约5ms期间内连续超过过电流保护标准，则会软关断IGBT。并且装有检测滤波器，可以防止因瞬间过电流及噪音而导致的误动作。
(2)短路保护功能。在短路保护动作时，全部短路保护连动，来抑制负载短路及桥臂短路时的峰值电流
(3)控制电源电压下降保护功能。控制电源电压在约5ms期间内连续低于控制电源电压不足保护电压时，该功能会软关断IGBT。约过2ms后，控制电源电压恢复后，如果输入信号为OFF，则警报解除。
(4)外壳温度过热保护功能。该保护功能通过与功率芯片安装在同一陶瓷基板上的温度检测元件来检测绝缘基板温度，当检测温度连续超过保护标准约1ms以上时，会软关断IGBT。
(5)芯片温度过热保护功能。该功能将通过在全部IGBT芯片上的温度检测元件来检测IGBT芯片温度，当检测温度连续超过保护标准约1ms以上时，会软关断IGBT。
(6)警报输出功能。保护功能动作时，警报输出端子相对各基准电位GND导通，有能力以放开集电极输出，直接驱动光耦器，内置1.5KΩ的串联电阻。保护功能动作时，警报信号输出约持续2ms，当警报原因消除时，再经过2ms以上，而且输入信号为OFF的话，则警报解除。下桥臂各驱动电路的警报端子相互连接，所以任何一个IGBT一旦输出警报，则包括制动电路在内的下桥臂全部IGBT停止。
