本电路主要用于单声道40W高保真放大电路，其核心元件为音频功率放大集成电路LM1875。
主要技术指标：
频率范围：20Hz-20kHz
负载阻抗：8欧姆
失真率：40W输出时0.05%
电压范围：20-80V
工作原理

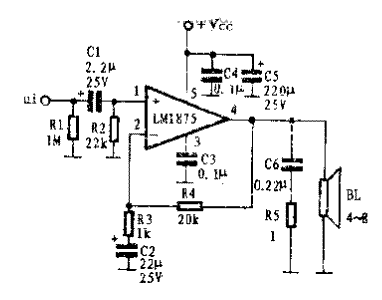

电路如图一所示。音频信号经∏型衰减网络R1、R2、C1对信号筛选后，送入功率放大集成电路LM1875的1脚进行功率放大后，由4脚输出推动扬声器BL。
其中，R1、R2、C1对高频信号衰减程度大，而对低频信号呈低阻。电阻R4为负反馈网络，以使波形稳定。R3、C2为低频校正网络，以展宽音频频带。R5、C5为高频校正网络，以防止电路出现自激。
元件选择
功率放大集成电路LM1875采用的是美国国家半导体公司生产的，其外形、管脚排列及管脚功能如图二所示。
由于LM1875外围元件少，制作非常容易，无须调试即可成功。LM1875内部具有欠压、过压、短路、热失控、瞬时音响峰值保护电路等诸多优点，因此在使用过程中不易损坏。
