LM3886功放集成电路图

LM3886是美国NS公司推出的单声道大功率音频放大芯片，采用11脚TO-220封装。在额定工作电压下最大可达68Ｗ的连续不失真平均功率，具有比较完善的过压、过流和过热保护功能，此外它具有自动抗开关机时的电流冲击的功能，使扬声器能够避免在功放电源开启时受到电流冲击干扰和损伤。

LM3886性能参数一览：

　·工作电压范围：最小±10V，最大±42V。
　·输出功率：VCC=±28V OUTPUT=68W/4Ω、38W/8Ω；　VCC=±35V OUTPUT=50W/8Ω。
　·峰值功率：135W
　·信噪比≥92db
　·转换率：19V/us
　·互调失真：0.04%
　·11脚TO-220封装
　·静音功能
　·SPiKeTM保护功能
　·LM3886有两种型号：LM3886TF和LM3886T，前者散热片绝缘，后者不绝缘。

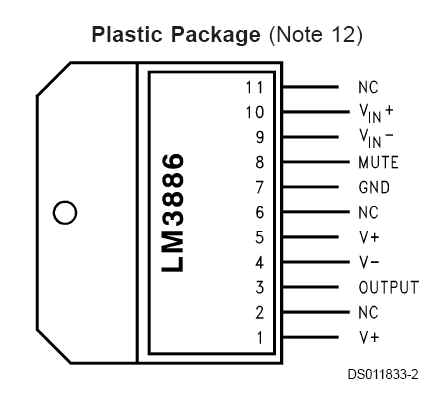

LM3886引脚排列

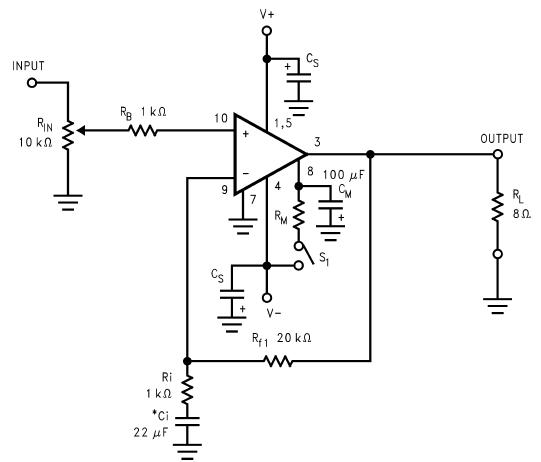

LM3886典型应用电路图
