三端贴片肖特基二极管 BAT54/BAT54A/BAT54C/BAT54S
特点：
极小传导损耗
开关损耗可以忽略不计
低正向压降
表面贴装器件
肖特基势垒二极管封装采用SOT-23
绝对最大额定值：
| Symbol符号 | Parameter 参数 | Value数值 | Unit单位 |
| VRRM | Maximum Repetitive Reverse Voltage 最大重复反向电压 | 30 | V |
| IF(AV) | Average Rectified Forward Current平均正向电流整流 | 200 | mA |
| IFSM | 非重复峰值正向浪涌电流脉冲宽度= 1.0秒 | 600 | mA |
| TSTG | Storage Temperature Range 储存温度范围 | -55 to +150 | ℃ |
| TJ | Operating Junction Temperature 工作结温 | -55 to +150 | ℃ |
电气特性：
| 符号 | Parameter参数 | Conditions 测试条件 | 最小 | 最大 | 单位 |
| VR | Breakdown Voltage击穿电压 | IR | 30 | - | V |
| VF | Forward Voltage正向电压 | IF = 0.1mA | - | 240 | mV |
| IF = 1mA | - | 320 | mV | ||
| IF = 10mA | - | 400 | mV | ||
| IF = 30mA | - | 500 | mV | ||
| IF = 100mA | - | 800 | mV | ||
| IR | 反向漏电流 | VR = 25V | - | 2 | μA |
| CT | Total Capacitance总电容 | VR = 1V, f = 1.0MHz | - | 10 | PF |
| trr | Reverse Recovery Time反向恢复时间 |
IF = IR = 10mA, IRR = 1.0mA, RL = 100Ω |
- | 5.0 | nS |
|
|
|

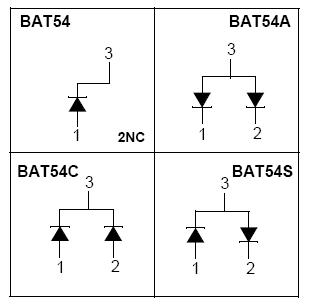

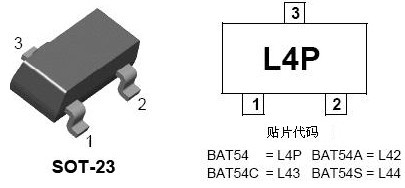

BAT54 封装外型及引脚图 |
BAT54
BAT54A
BAT54C
BAT54S
BAT54FILM
BAT54AFILM
BAT54CFILM
BAT54SFILM
