TDA3654是一块能驱动多种偏转角系统的场输出电路，驱动电流可达1.5A(P-P），内有过热、过载保护。

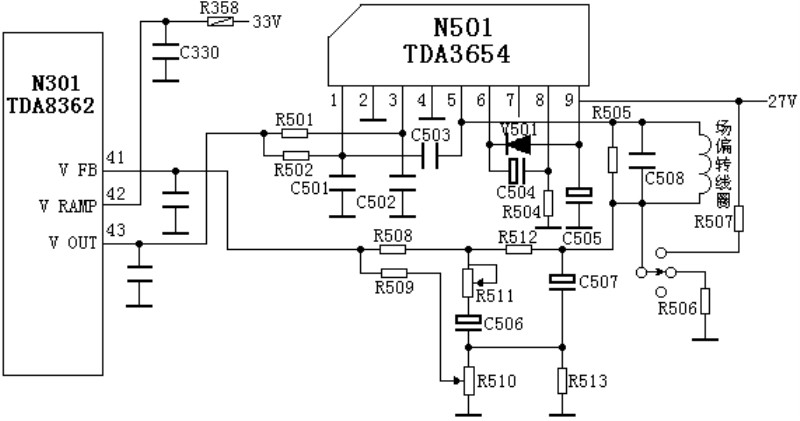

图示为TDA3654与TDA8362配套使用的应用图。TDA8362的（43）脚输出的场锯齿波经R503、R501送到TDA3654的（1）、（3）脚，经放大后从（5）脚输出场锯齿波电流，驱动场偏转。R512、R508为直流反馈，R511为场线性调节，R510为场幅调节，C506为线性校正电容，C507为输出电容。
TDA3654采用泵电源供电，泵电源从（6）脚输入，V501为整流二极管，C504为泵电容。（9）脚为TDA3654的电源脚，正常工作时为27V。
1脚：2.1V——输入
2脚：0V——地
3脚：1.6V——输入
4脚：0V——地
5脚：13V——场输出
6脚：25V——泵电源
7脚：0V——保护
8脚：8V——逆程脉冲形成
9脚：25V——电源
