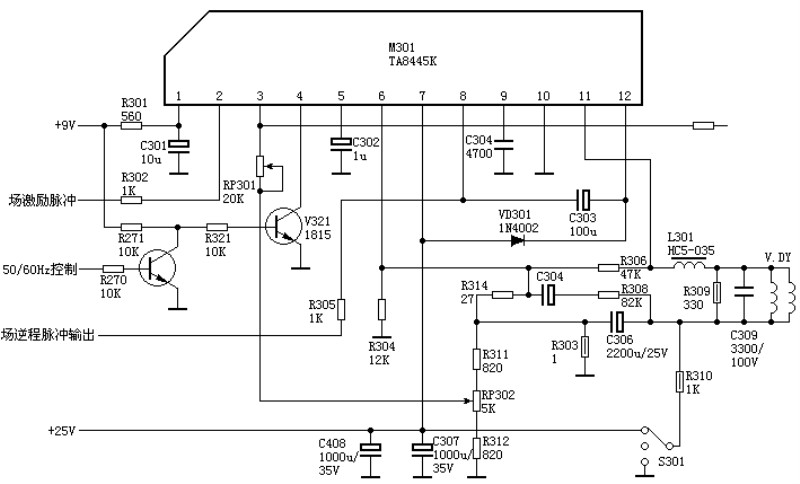

该电路摘自西湖CM2528。
1脚：9V——电源1
2脚：0.2V——场触发脉冲输入端
3脚：1.3V——场幅控制
4脚：L/HV——50/60Hz转换（50Hz=L；60Hz=H）
5脚：3V——外接锯齿波形成电容
6脚：3.2V——负反馈
7脚：25V——电源2
8脚：1.2V——泵电源提升端
9脚：0.8V——滤波器电容
10脚：0V——地
11脚：13V——场输出
12脚：24.6V——电源3
