是新日本无线公司的产品，在电路中作为信号电平读出电路，多应用于各种类型的卡拉 OK 机中。
1．NJM2072的引脚功能

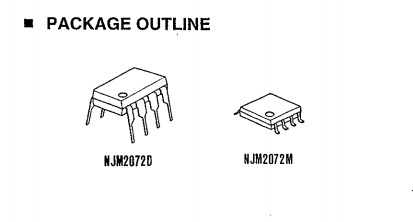

NJM2072有两种后缀字母，即D和M。该IC采用8脚双列直插式封装，其集成电路韵弓｝脚功能见表
所列。
前段时间流行的音乐插座电路一般用到NJM2072D,它是由声传感器、声控集成电路、继电器控制电路、乐曲发声电路和交流降压整流电路等组成，可用于声控自动照明灯、声控音乐喷泉、声控路障指示灯、声控自动门等。ICl采用声控专用集成电路NJM2072D，它是电路的核心器件，它是以声控专用集成电路NJM2072D/NJM2072M为核心组成的，但插座XS1的通、断由双向可控硅迸行控制，发声电路采用负电平触发的仿动物叫声的集成电路KD-56020。
引脚功能
1)信号输入端
2)增益控制端，可控放大器
3)放大器输出端接旁电容
4)接地线端
5)史密特电路，恢复时间电容边接端
6)输出电压1
7)输出电压2
8)工作电源电压输入端
2. NJM2072D/M主要电参数
集成电路工作电源电压范围为：0.9~7 V，典型工作电压为4.5 V或6 V。
3. NJM2072D/M的内电路方框图及典型应用电路

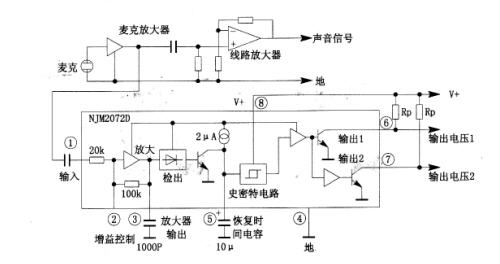

集成块的内电路方框图及典型应用电路如图所示。
4.电路工作过程

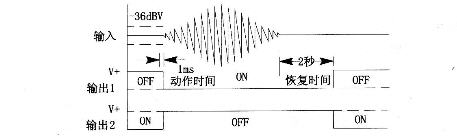

NJM2072集成电路的工作过程可从图所示的输入信号电平与输出电压的关系波形中看出。
(1)当输入信号电平大于-36 dBV时，经过1 ms的动作时间后，输出1由关断变为导通，输出为低电
平；而输出2由导通变为关断（截止），输出为高电平。
(2)当输入信号电平小于-36 dBV时，经过2秒钟的恢复时间，输出1由导通变为截止（关断），输出高
电平；而输出2,由截止（关断）变为导通状态，输出为低电平。
将上述这一电平变化提供给控制电路，就可达到相应的控制功能。例如用其作为声控录音控制信号。
当输入信号电平大于-36 dBV时，声控录音开始；
当输入信号电平小于-36 dBV时，经过2秒钟的延时如仍小于-36 dBV,这时声控录音返回到暂停状
态。在图中：RP=(V+min-0.2)/0.3(kΩ）
式中：V+min猛为最小电源电压值
在应用中，如果仅使用⑥脚的输出1,⑦脚的RP可不用：但若仅使用⑦脚的输出2,⑥脚的RP不可
省去。
5.故障检修提示
典型应用电路中线路放大器的外围元件由设计者根据需要确定。
由于NJM2072的外围元件不多，检修时只要根据输入信号大于-36 dBV后，输出1和输出2的电平
是否按上述规律发生变化，就可判断NJM7072是否失效。
