供应原厂NJM2703(NJM2703M)放大器,价格有优势！
型号:NJM2703
厂家:JRC
封装:TVSP10
功能名称：双声道低电压功率放大器
欢迎咨询NJM2703M价格!
深圳市亨力拓电子有限公司货源电话：0755-83293082 阮先生
概要
NJM2073是8管脚双列直插式封装的单片集成电路，是设计用于便携式无线电和便利型磁带播放机中的双声道音频功率放大器。
NJM2703特征
桥接或立体声配置
封装图 (DIP8，DMP8)
双极技术
无加电噪声
工作电压 (V+=1.8V到15V)
低分频失真
低工作电流
NJM2703M应用：
MP3的容量越来越大，装下几百首歌也绰绰有余。可是一直戴着耳机，耳朵也会受不了。那么试试这个便携小音箱吧，相信你会喜欢。 手动用NJM2073M做一款便携小音箱整个装置的大小尺寸根据使用的外壳和元件灵活变化，检查一下电路是否有问题。检查完毕后，将插头插入MP3等的耳机插槽，试试这个便携小音箱的效果如何。
| NJM2073功放集成块 | 1块 |
| 集成块插座（8脚） | 1个 |
| 三极管2SC1815 | 2个 |
| 发光二极管 | 3个 |
| 电阻：1Ω 1/4W | 2个 |
| 51Ω 1/4W | 3个 |
| 可变电阻10kΩ | 2个 |
| 陶瓷电容0.1uF | 1个 |
| 陶瓷电容0.22uF | 2个 |
| 电解电容：470uF/10V | 3个 |
| 电解电容：100uF/10V | 2个 |
| 小型拨动开关 | 1个 |
| 扬声器8Ω | 2个 |
| 电池盒 | 1个 |
| 电路板：25×30孔 |

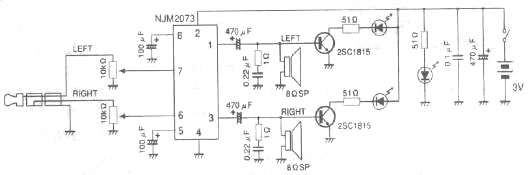

电路原理图
NJM2073的管脚
