三菱M57962AL IGBT驱动能力好 功率大 保护性能好 M57962AL中文资料说明
三菱M57962AL IGBT驱动模块具有驱动能力好，功率大，保护性能好等特点， M57962AL IGBT驱动模块适合于驱动大功率器件，根据其内部的自保护功能对其应用电路进行安全可靠设计。采用双电源驱动，有过流过压检测电路和保证IGBT可靠通断电路。总之，M57962AL IGBT驱动模块能够安全驱动开关、变频器等场合用的大功率器件IGBT。
M57962AL是一种混台集成式电路，用于驱动N淘槽型IGBT模块，对IGBT模块来说该驱动模块具有隔离放大和输入、输出间光电隔离的作用，驱动模块容量为≤ 600A／600V及≤400A／1200V。三菱M57962ALM57962AL IGBT驱动模块主要应用于驱动逆变器或伺服系统中的IGBT模块
三菱M57962ALM57962AL IGBT驱动模块主要特点
● 高速输入输出隔离，绝缘强度高（2500VAC／min）。
● 输入输出电平与TTL电平兼容，适于单片机控制。
● 内部有定时逻辑短路保护电路，同时具有廷时保护特性。
● 具有可靠通断措施(采用双电源)。
● 驱动功率大， 可以驱动600A／600V或400A／l200V的IGBT模块。
● M57962AL是厚模单列直插式封装
三菱M57962AL IGBT驱动模块中文资料 参数说明-最大额定值
|
Symbol |
Parameter |
Conditions |
Ratings |
Unit |
|
VCC |
Supply voltage |
DC |
18 |
V |
|
VEE |
-15 |
V | ||
|
VI |
Input voltage |
Applied between; 13pin and 14pin |
-1 ~ +7 V |
V |
|
VO |
Output voltage |
When the output voltage is “H” |
VCC |
V |
|
IOHP |
Output current |
Pulse width 2μs, f﹒﹒20kHz |
-5 |
A |
|
IOLP |
5 |
A | ||
|
Viso |
Isolation voltage |
Sine wave voltage 60Hz, for 1min |
2500 |
Vrms |
|
TC |
Case temperature |
|
85 |
°C |
|
Topr |
Operating temperature |
No condensation allowable |
-20 ~ +60 |
°C |
|
Tstg |
Storage temperature |
No condensation allowable |
-25 ~ +100 (*1) |
°C |
|
IFO |
Fault output current |
Applied 8pin |
20 |
mA |
|
VR1 |
Input voltage |
Applied 1pin |
50 |
V |
M57962AL / M57962AL-01R IGBT驱动模块深圳现货直销电话：13802293598
三菱M57962AL IGBT驱动模块引脚说明图：
M57962AL是厚模单列直插式封装，如图所示，从左至右依次编号，其中各引脚功能如下：
1端和2端：故障检测输入端
4端：接正电源VCC
5端：驱动信号输出端
6端：接负电源VEE
8端： 故障信号输出
9~12为空端
13端和14端：驱动信号输入端。

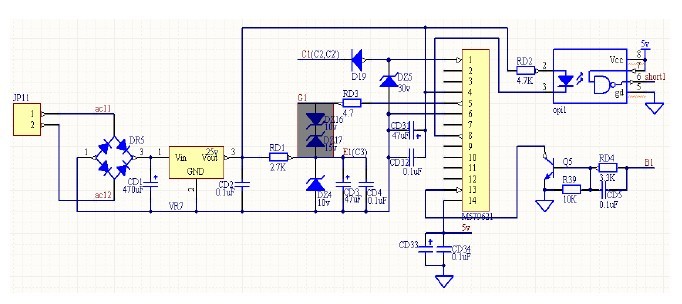

IGBT 大功率管子通常只能承受10us 的短路电流、退饱和或过流，所以必须有快速保护，三菱M57962AL IGBT驱动模块 在被驱动IGBT 出现这些现象时，进行软关断的保护。电路M57962AL 驱动器内部设有电流保护电路。如下图典型的应用电路，实现隔离和保护功能。
IGBT 驱动电路图：

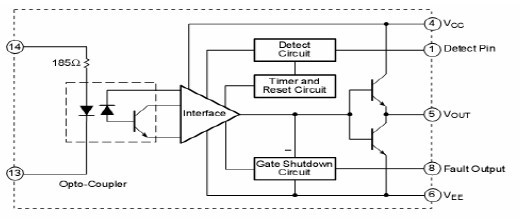

三菱M57962AL IGBT驱动模块 内部结构图：
