MAX9700, MAX9700A, MAX9700B, MAX9700C, MAX9700D 1.2W、低EMI、无需滤波、D类音频放大器

1.2W、低EMI、无需滤波的D类音频放大器，以D类放大器的效率提供AB类放大器的性能，可有效节省电路板空间，延长电池寿命

状态

状况：生产中。

概述

完整的数据资料 (PDF, 340kB)
英文下载

MAX9700单声道D类音频功率放大器具有AB类放大器的性能和D类放大器的效率，节省板上空间并延长电池寿命。采用D类结构，MAX9700可为8Ω负载提供1.2W功率，效率高达90%以上。具有专利的低EMI调制方案省去了传统D类方案的输出滤波器。

MAX9700提供两种调制方案：固定频率(FFM)模式和扩频模式，扩频模式通过调制频率降低EMI辐射。此外，MAX9700振荡器可以通过SYNC输入同步到一个外部时钟，允许用户定义开关频率。SYNC输入还允许多个MAX9700级联并锁定频率，降低了时钟互调制所造成的干扰。器件具有全差分结构、全桥输出以及全面的杂音抑制功能。MAX9700的增益由内部设定(MAX9700A：6dB, MAX9700B：12dB, MAX9700C：15.6dB, MAX9700D：20dB)，进一步减少了外部元件的数目。

MAX9700具有72dB高PSRR、0.01%低THD+N及90dB以上的SNR。短路和热过载保护可防止在故障发生时器件受到损坏。MAX9700采用10引脚TDFN封装(3mm x 3mm x 0.8mm)、10引脚µMAX®或12焊球UCSP™ (1.5mm x 2mm x 0.6mm)封装。MAX9700工作于-40°C至+85°C温度范围内。

现备有评估板： MAX9700BEVKIT

关键特性		应用/使用
无滤波放大器，符合FCC辐射标准, 符合100mm电缆传输标准独特的扩频模式，与传统方案相比辐射性能改善5dB 可选外部SYNC输入简单的主从配置，适合立体声操作 94%效率为8Ω负载提供1.2W功率 0.01%低THD+N 高PSRR (217Hz时72dB) 集成的杂音抑制低静态电流(4mA) 低功耗关断模式(0.1µA) 短路和过热保护采用热效应好、节省空间的封装 10引脚TDFN封装(3mm x 3mm x 0.8mm) 10引脚µMAX封装 12引脚UCSP封装(1.5mm x 2mm x 0.6mm)		蜂窝电话 MP3播放器 PDA 便携式音频

Key Specifications: Speaker Amplifiers

Part Number

Class

Spkr. Amp. V_CC
(V)

Spkr. Amp. I_CC
(mA)

P_OUT into 8Ω @ 1% THD+N
(W)

P_OUT into 8Ω @ 10% THD+N
(W)

Spkr. Amp. Half Pwr. THD+N
(%)

SNR
(dB)

PSRR
(dB)

Spkr. Amp. Ext. Gain

Spkr. Amp. Fxd. Gain
(V/V)

Features

Channels

Price

min

max

typ

min

A- Weighted

min

max

See Notes

MAX9700

2.5

5.5

1.2

1.5

0.02

95.5

External Clock Synchronization

$0.42 @1k

查看所有Speaker Amplifiers (30)

图表

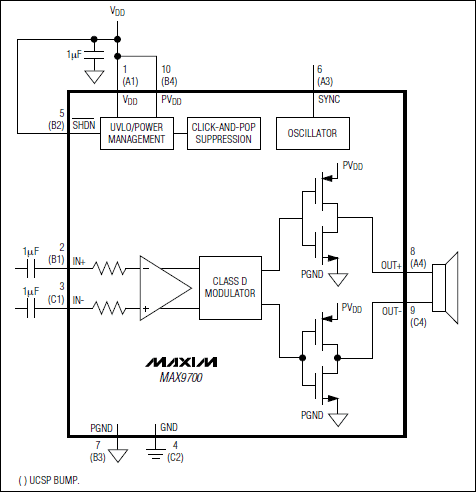

功能框图
