DS75S数字温度计和温度监控器

状态
型号	状态
DS75	状况：生产中，但该系列产品中的某些型号已经停产。请查看订购信息。

概述

完整的数据资料 (PDF, 188kB)
英文下载

DS75数字温度计和温控器在-55°C至+125°C温度范围内提供9、10、11或12位的数字温度值，在-25°C至+100°C范围内精度达±2°C。上电时，DS75默认为9位分辨率，保持与LM75的软件兼容性。通过一个简便的2线串行接口与DS75通信。三个地址线引脚使最多8片DS75可在同一条2线总线上工作，大大简化了分布式温度测量应用。

作为温控器使用时，DS75有一个专用的开漏输出(O.S.)和可编程故障容限，容许用户规定一个激活O.S所需的连续故障状态数量。有两种温控器工作模式，可使温控器工作在由用户定义的触发点(T_OS和T_HYST)。

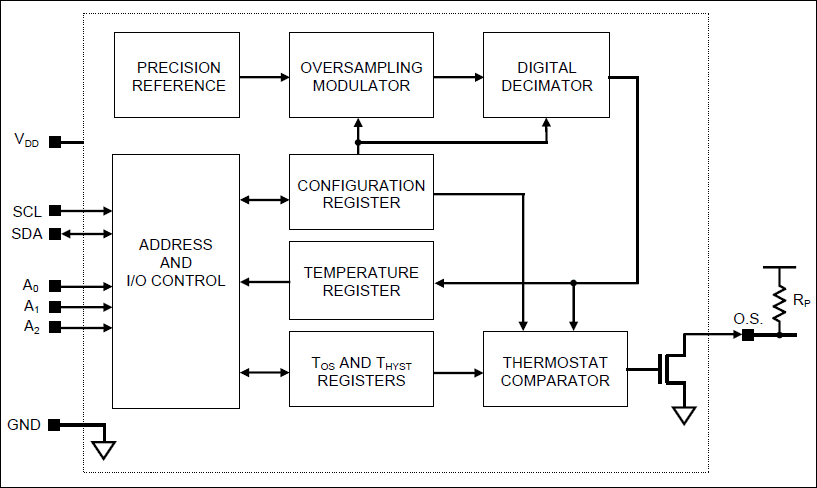

完整数据资料中的图1为DS75的框图，更详细的引脚说明参见完整数据资料中的表2。

关键特性		应用/使用
温度测量无需外部器件测量温度范围-55°C至+125°C (-67°F至+257°F) -25°C至+100°C范围内精度±2°C 温度计分辨率可由用户配置为9 (默认)至12位(0.5°C至0.0625°C分辨率) 9位转换时间150ms (最大) 温控器设置由用户定义数据通过2线串行接口读/写(SDA和SCL引脚) 多节点能力简化了分布式温度测量应用宽电源范围(+2.7V至+5.5V) 引脚/软件兼容于LM75 采用8引脚µMAX和SO封装，并有1.5mm x 1.3mm的倒装片。定购信息如完整数据资料中的表1所示。应用包括个人计算机、蜂窝基站、办公设备及其它任何热敏感系统		任何对温度敏感的系统蜂窝电话基站办公设备个人计算机
